車両の走行確認,ストラクチャーの作成等までで転居・・・移動困難・・・廃棄・・・ストラクチャーは転居先で再利用
邦舟(ほうしゅう)工房：
|
|
| ||
| 作成中の初代レイアウト | 車両の走行確認,ストラクチャーの作成等までで転居・・・移動困難・・・廃棄・・・ストラクチャーは転居先で再利用
| |
| ||

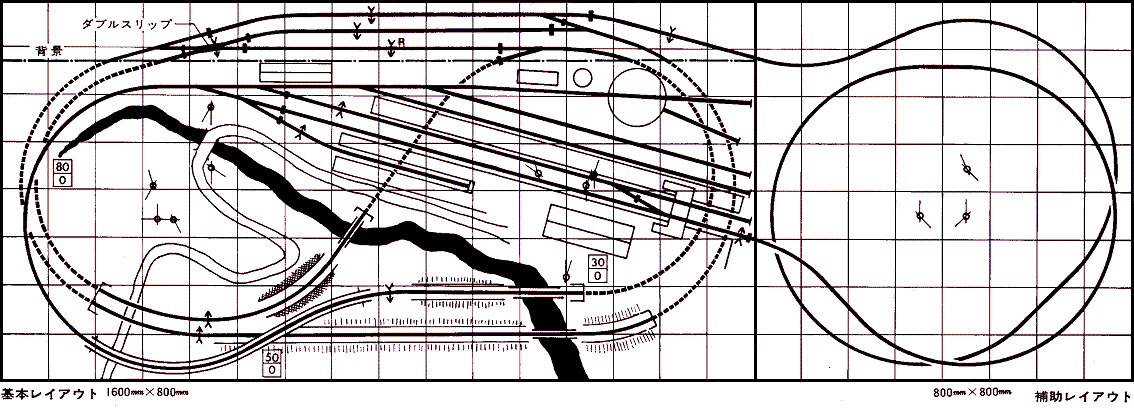

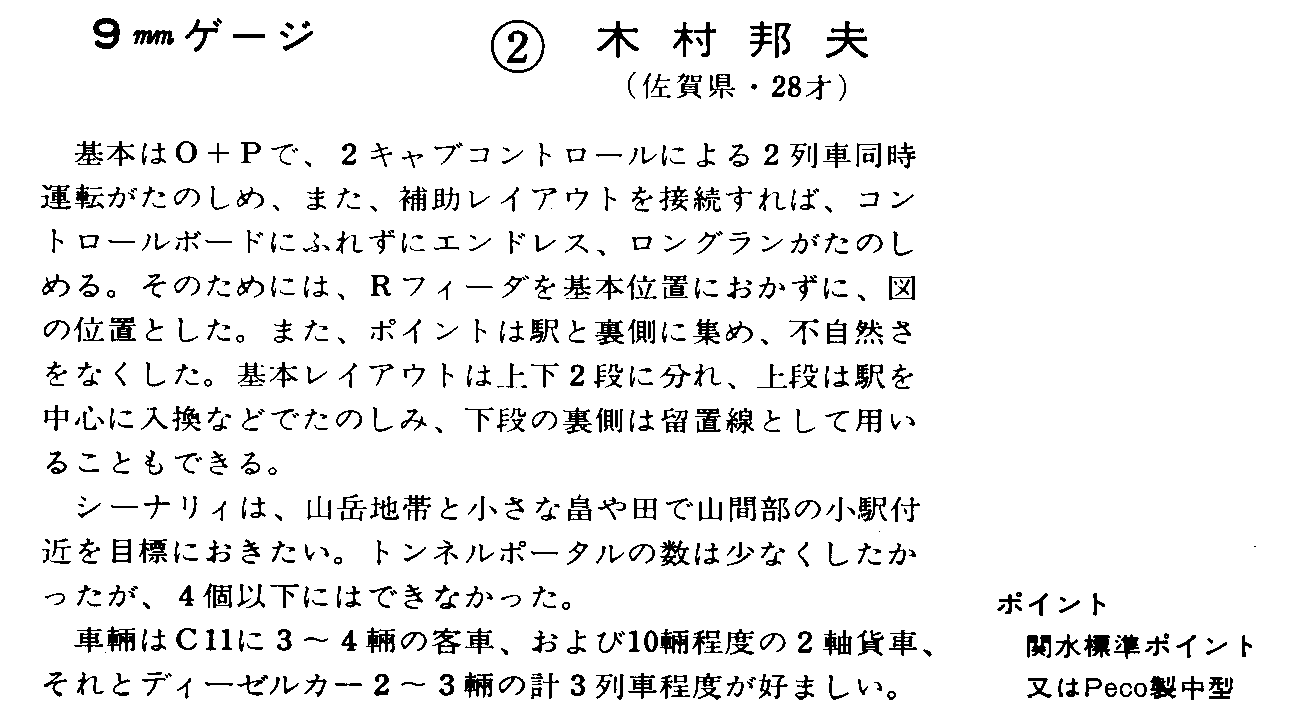

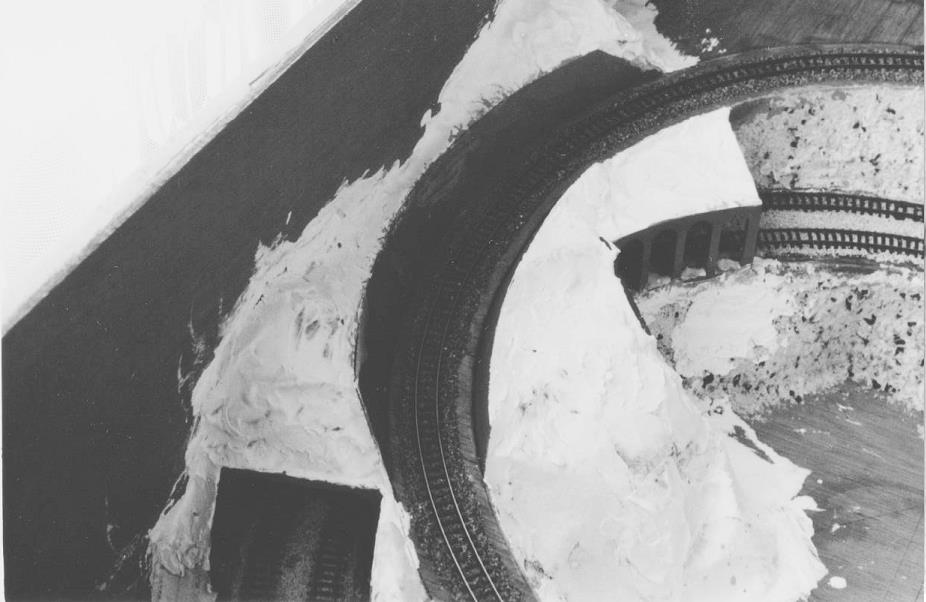

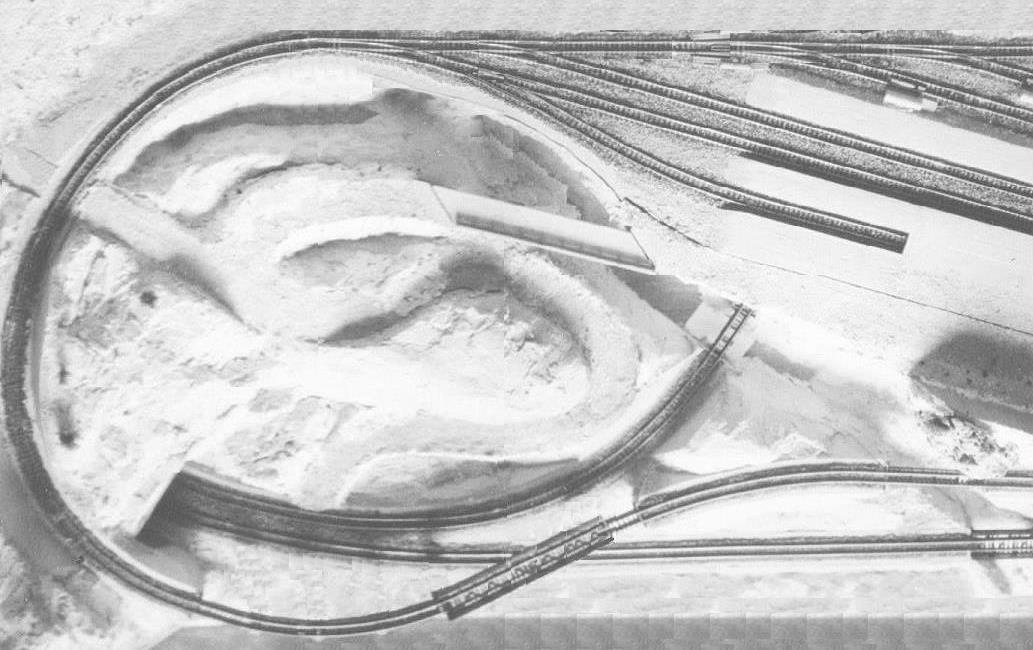

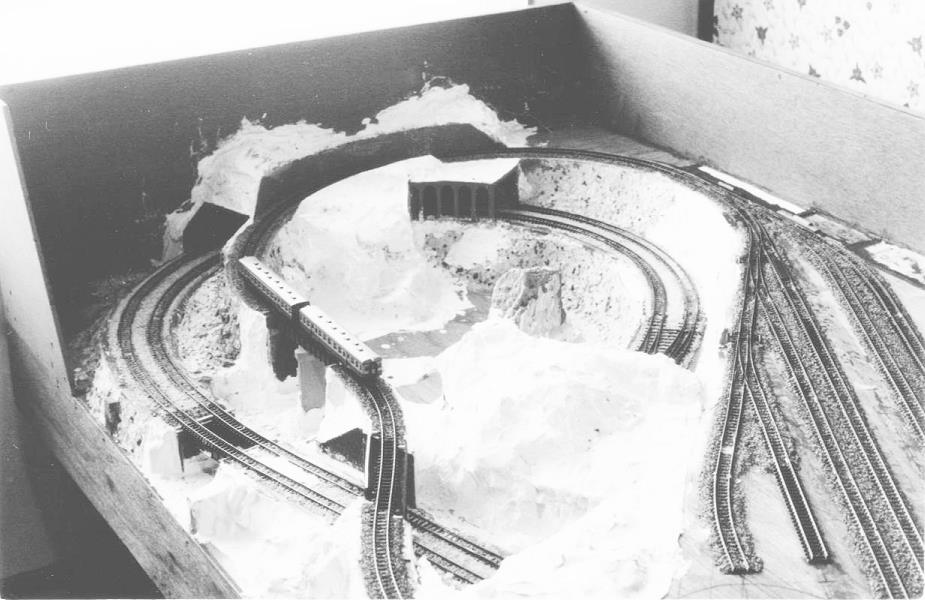

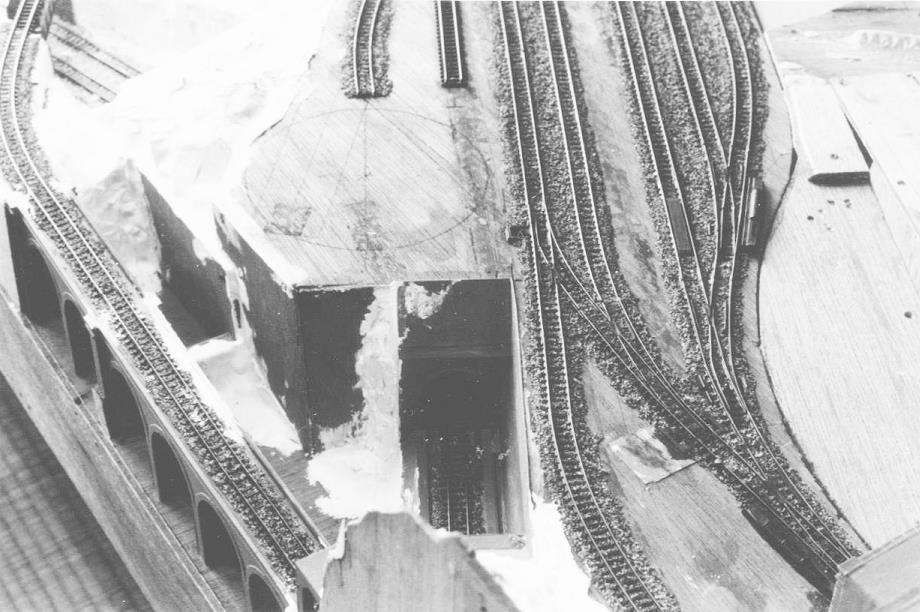

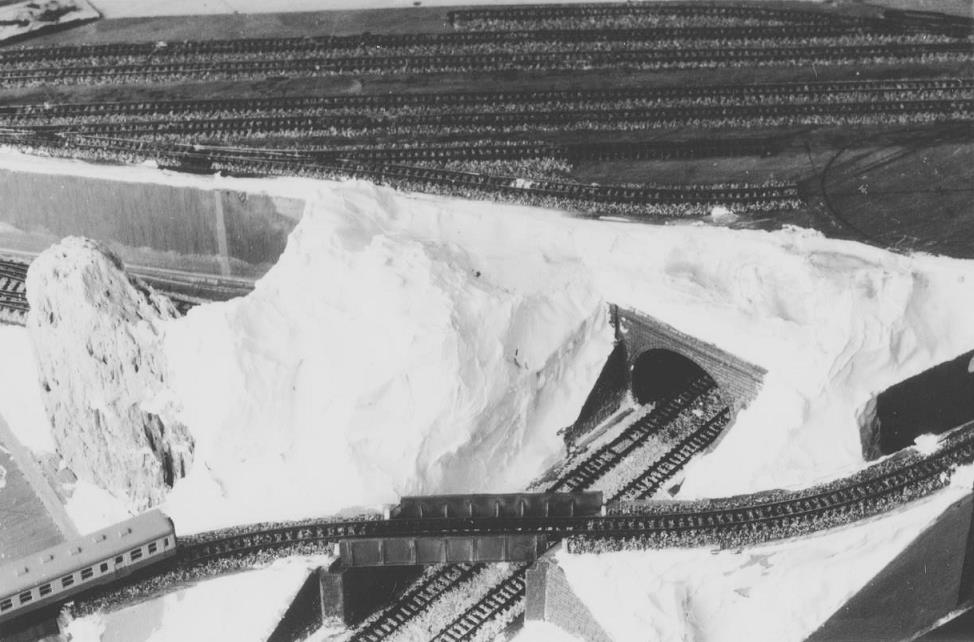

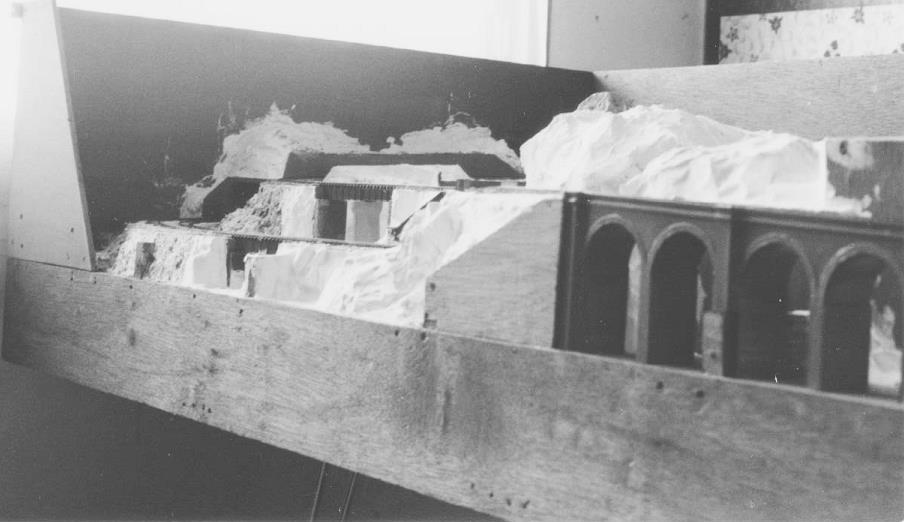

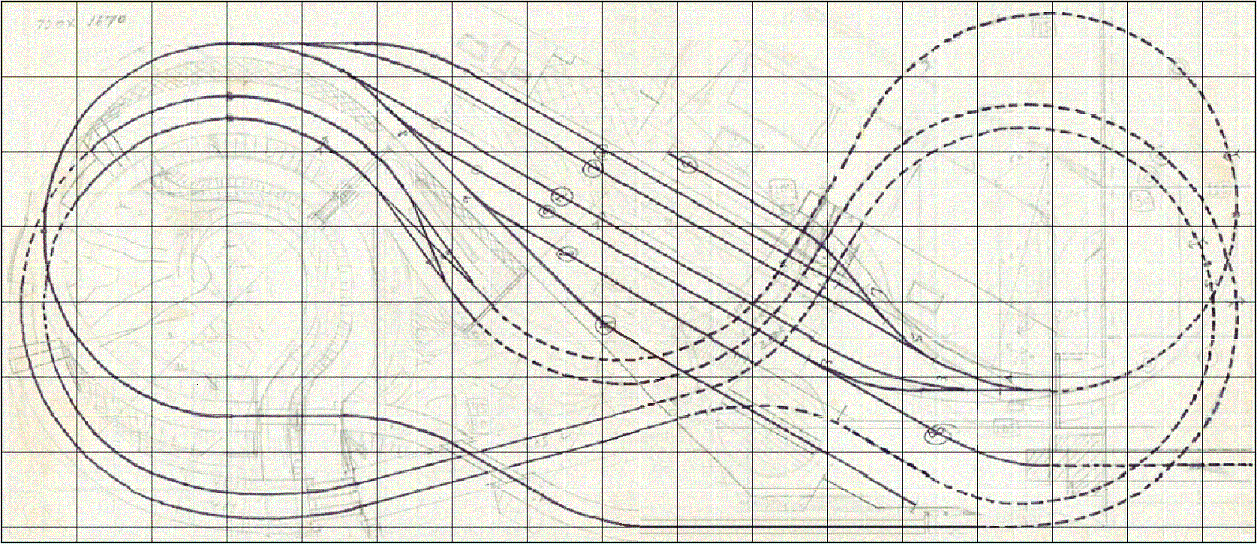

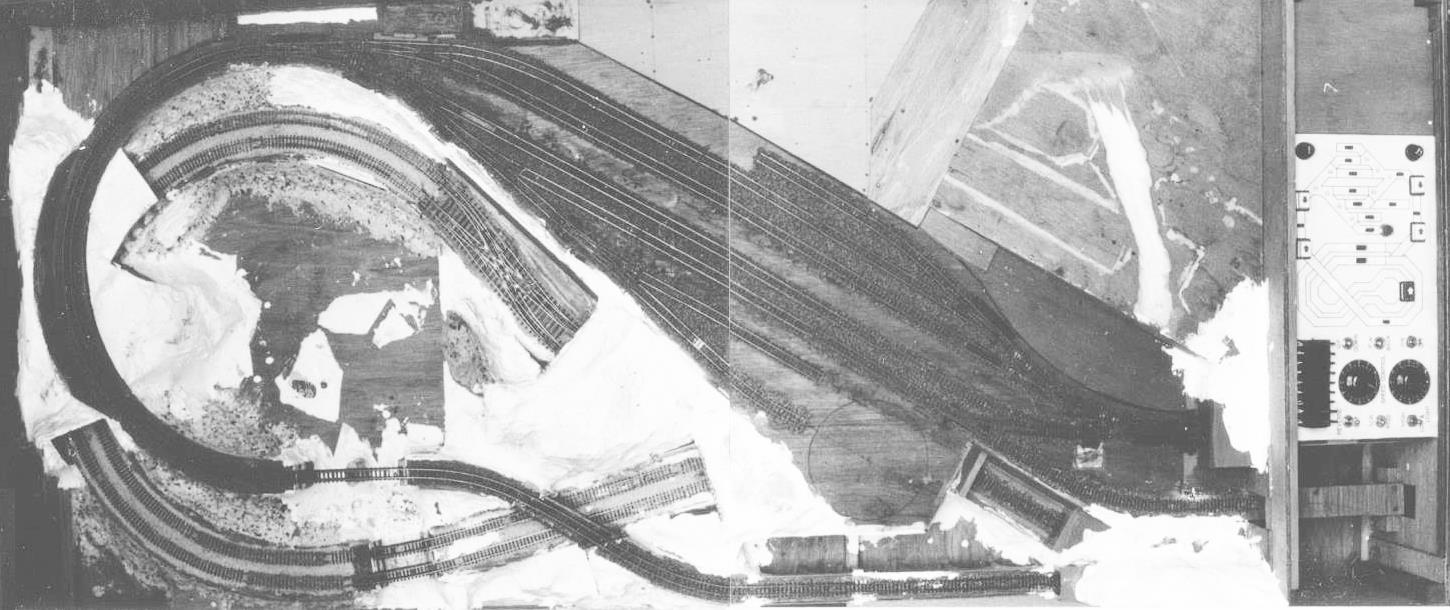

| ▼作成中：KATOのフレキシブル線路とポイントを固定・バラスト固定,石膏で造形・・・昭和50年(1975年)9月撮影
複線区間の両渡りポイントは自作：左上のポイントだけマシン制御とし,複線区間を左側走行させるため, トンネル出入口の2個のポイントはスプリングポイント,左下のポイントはフリーとし,左上のポイント操作でリバースの可否を制御  | ||

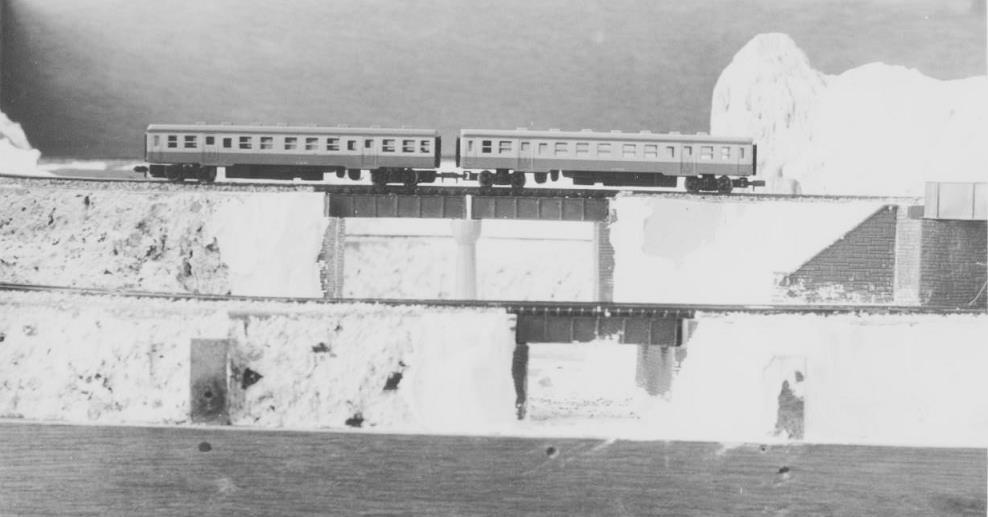

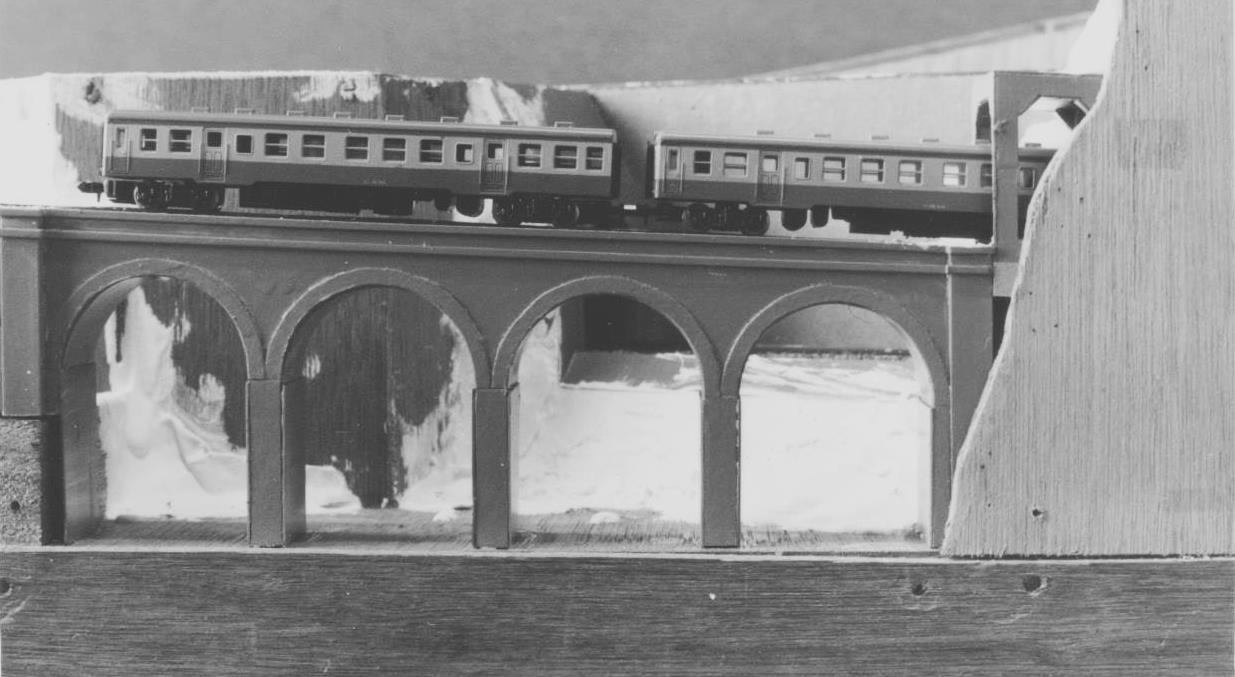

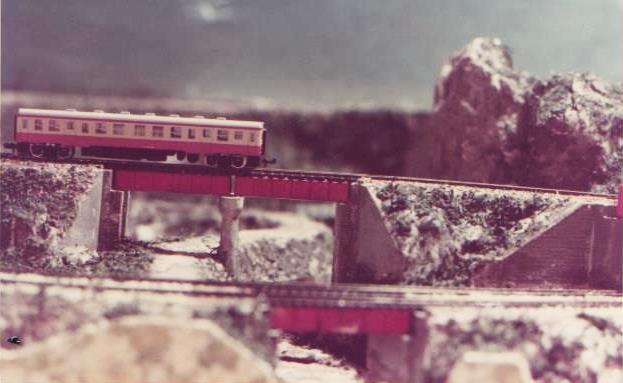

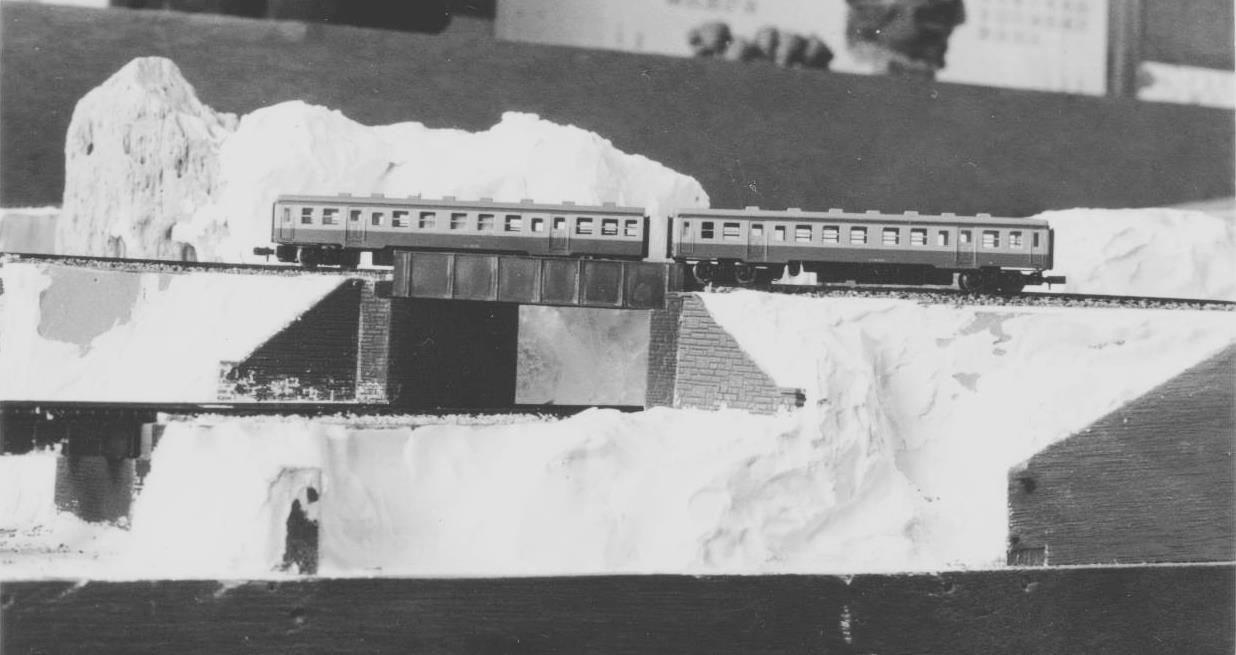

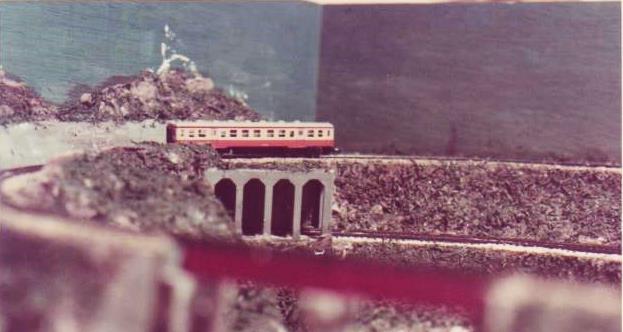

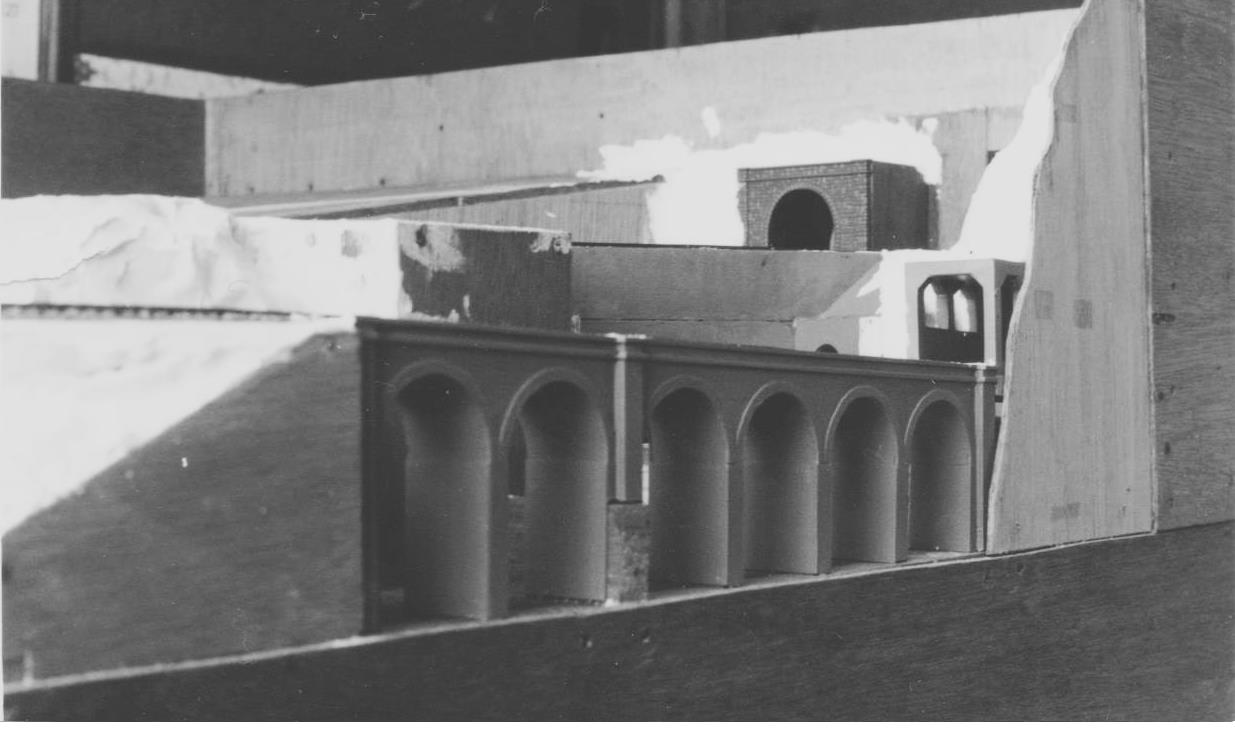

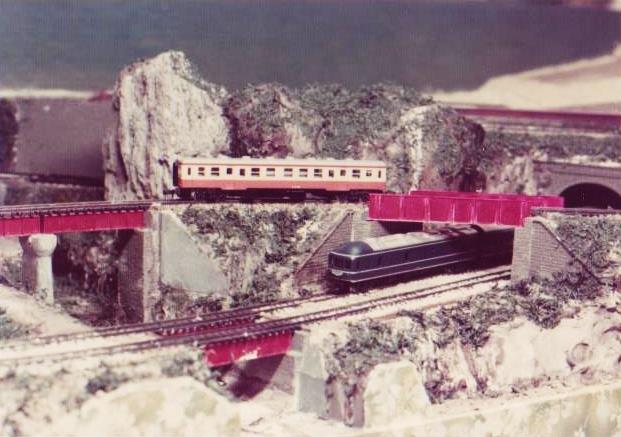

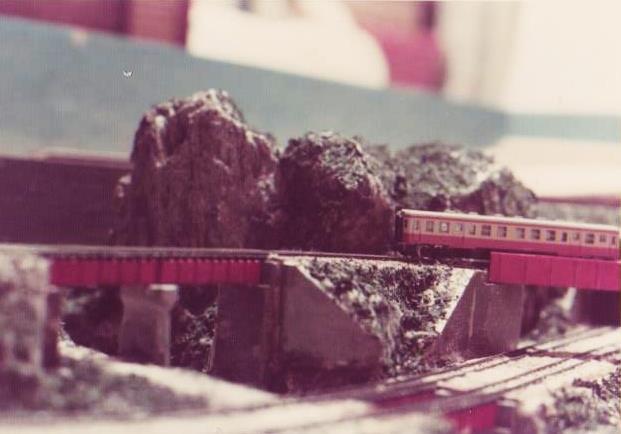

▼コンクリート鉄道橋

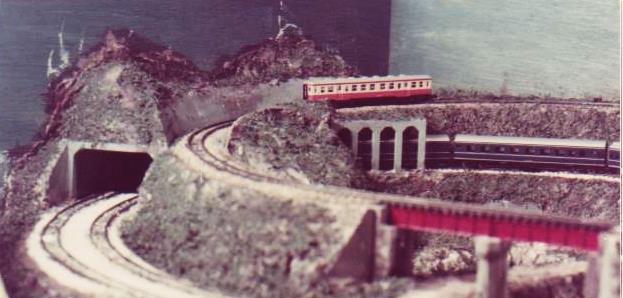

| ▼手前から右方向
| ▼手前から左方向
|

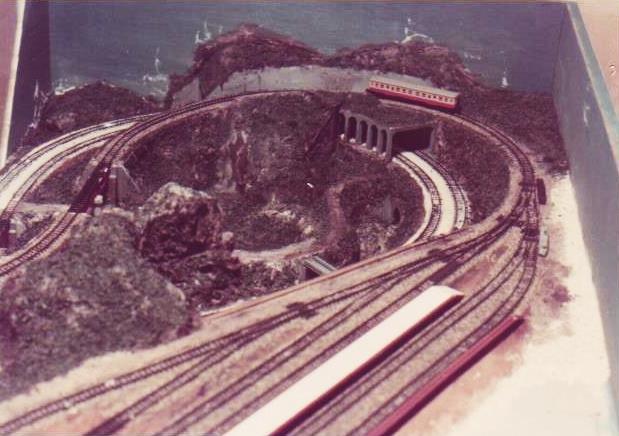

▼手前から斜め下と上部の駅
| ▼正面

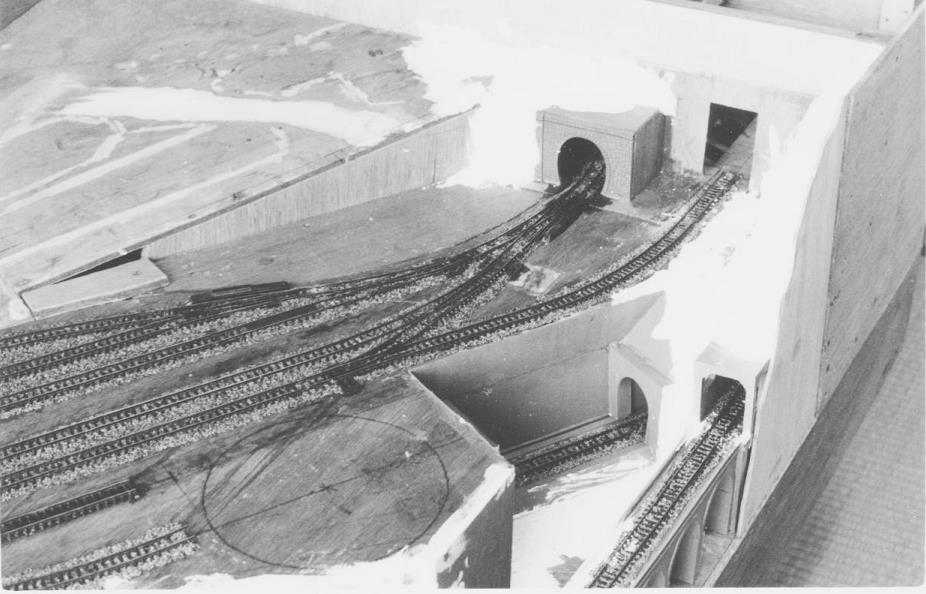

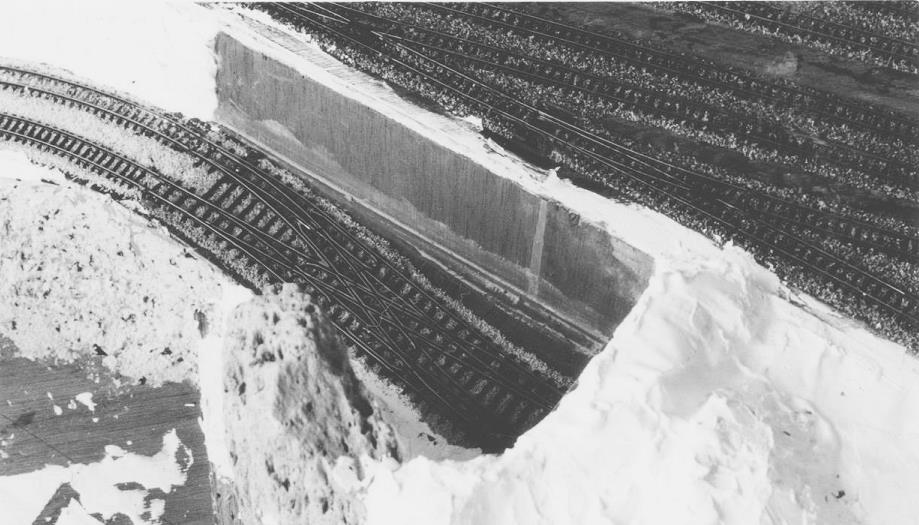

| ▼両渡りポイントは自作,右側はスプリングポイント
|
▼右角
| ▼左側
| ▼中央から左方向
|
▼左側斜め上から
| ▼駅のレイアウト

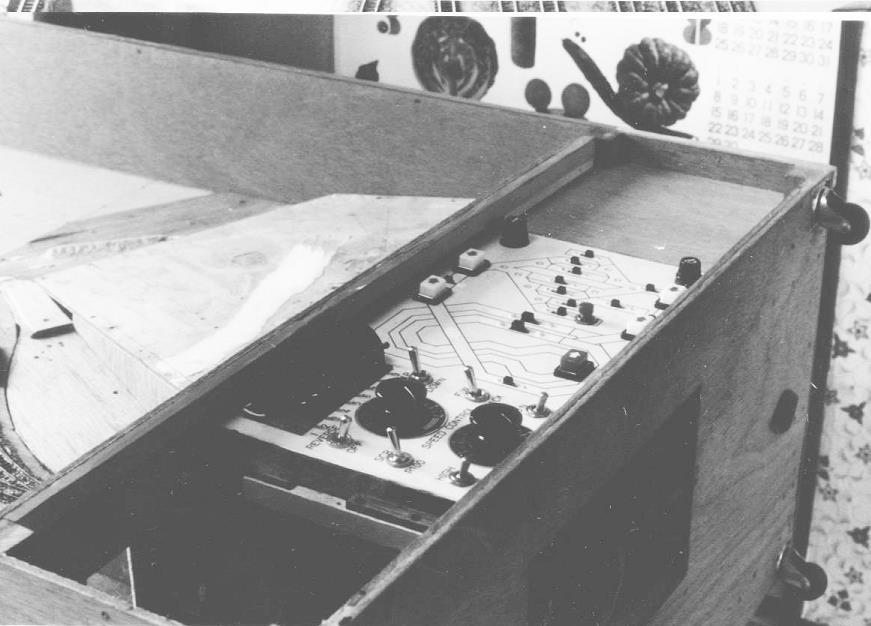

| ▼コントロールボード
|
▼グリーンパウダーの散布固定
| ▼古いカラープリントで色褪せ？
| ▼中央
|
▼左上角
| ▼左上角
| ▼左斜め上から
|

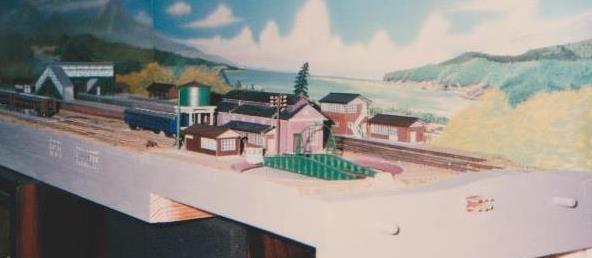

▼駅：PECOのポイント・木枕木フレキ・PC枕木フレキ等を使用し,バラスト散布・水で薄めた木工用ボンドを滴下固定・・・昭和62年(1987年)1月撮影
| ||

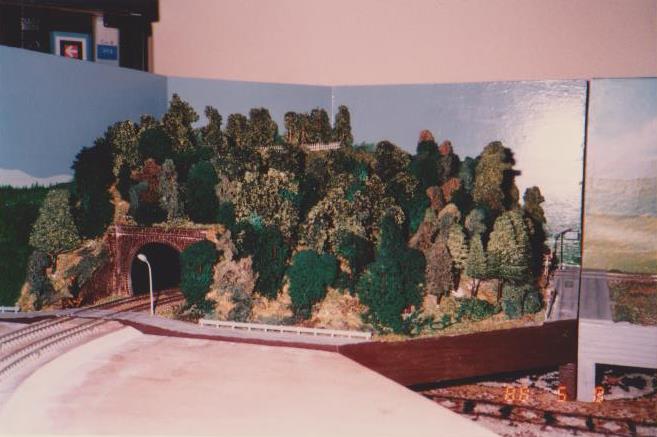

▼左上のコーナー,1988年5月撮影

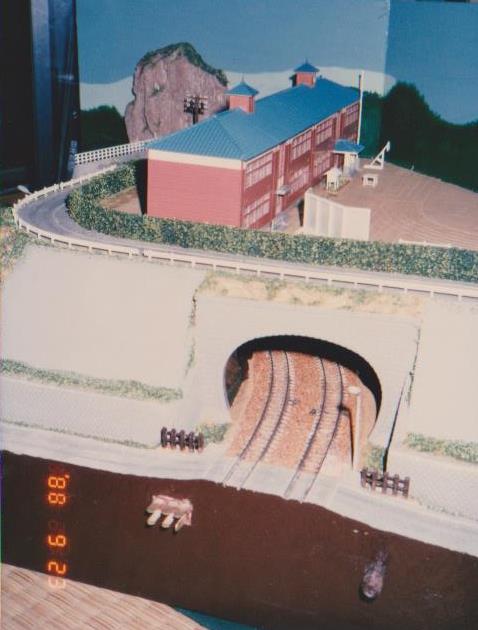

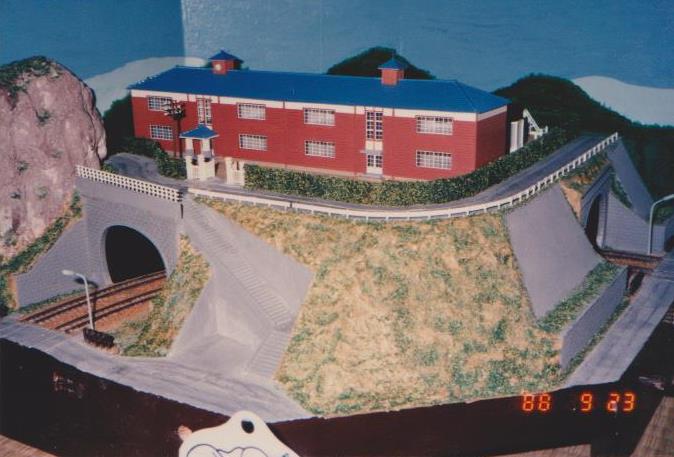

| ▼右上のコーナー,1988年9月撮影
| ▼右上のコーナー,1988年9月撮影
|

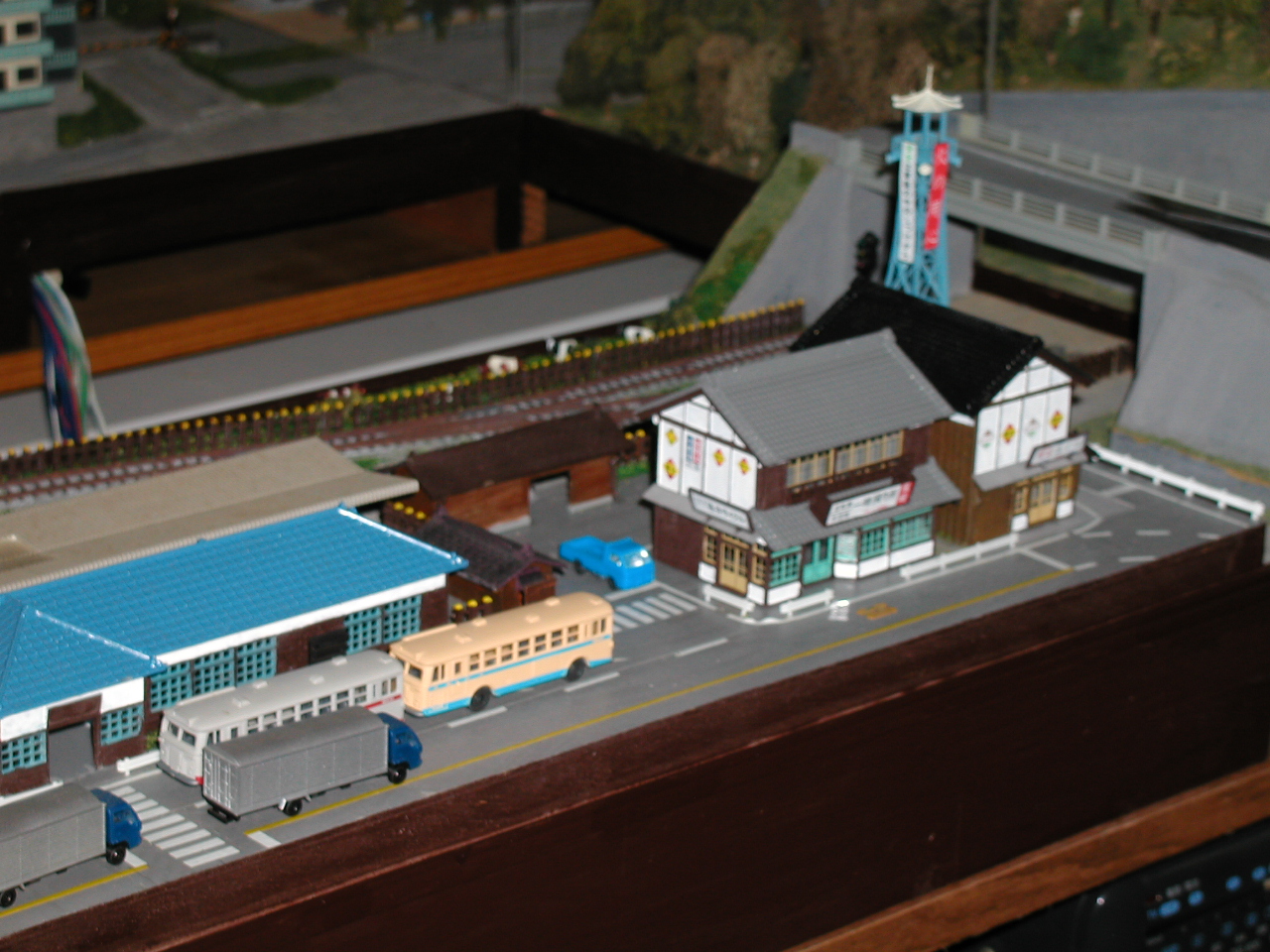

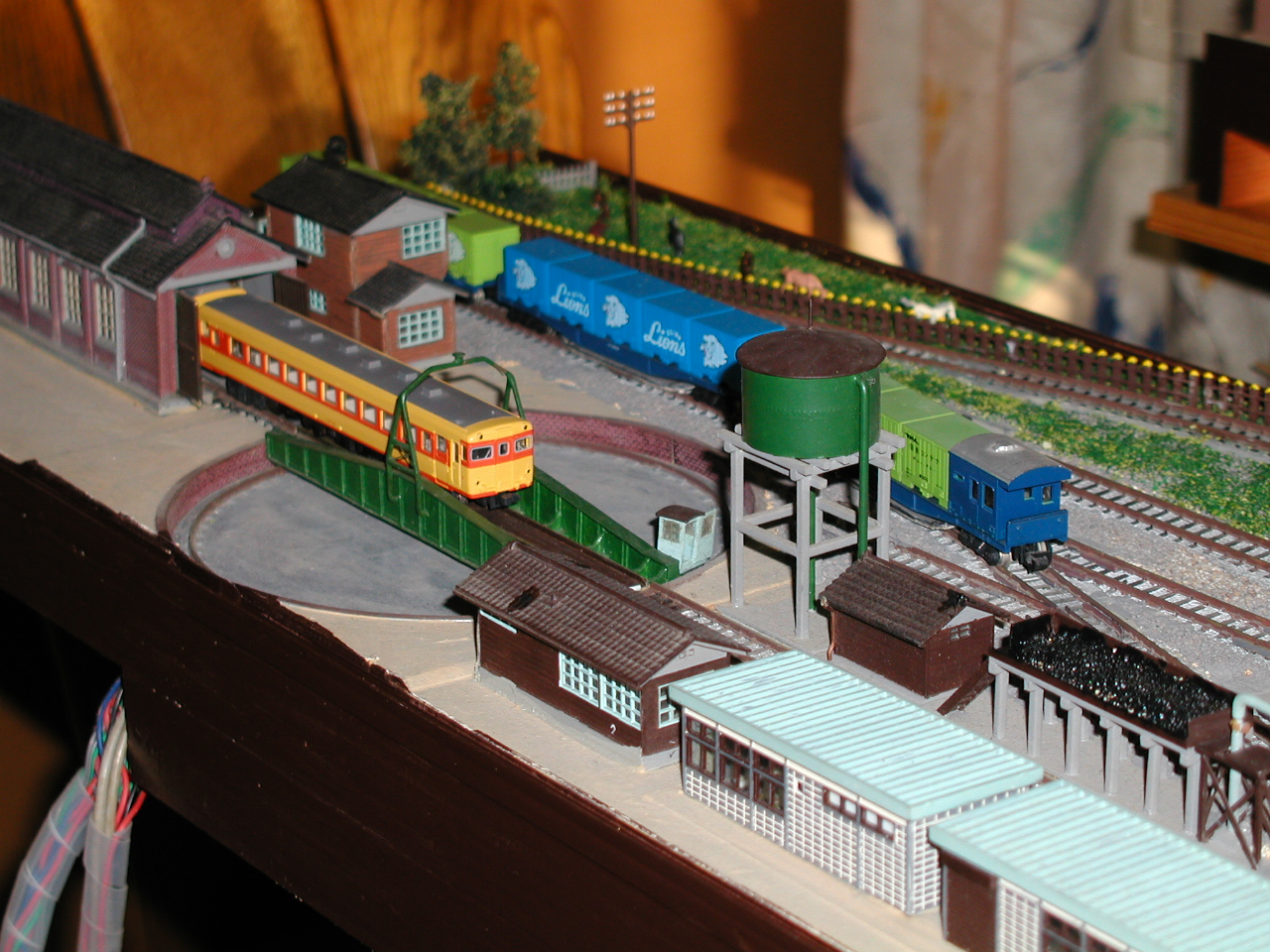

▼ 地上駅左部 ,2002年5月撮影

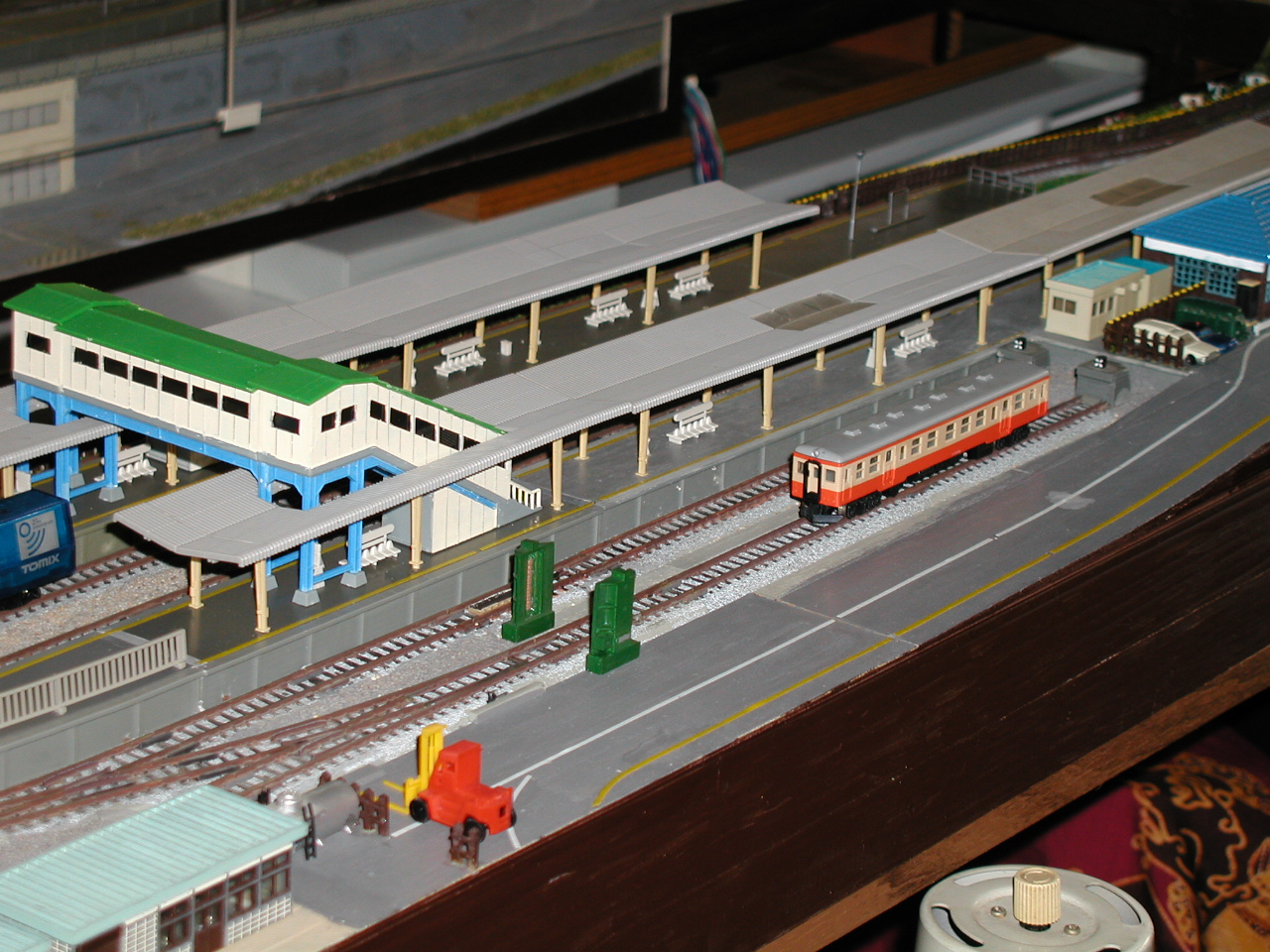

▼ 地上駅中央部,2002年5月撮影
▼ 地上駅右部,2002年5月撮影
|

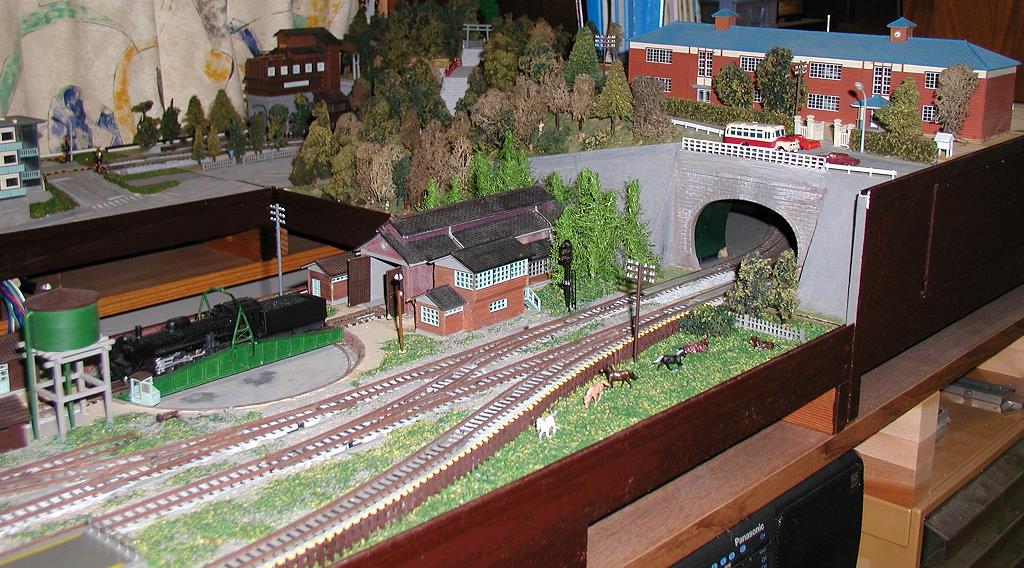

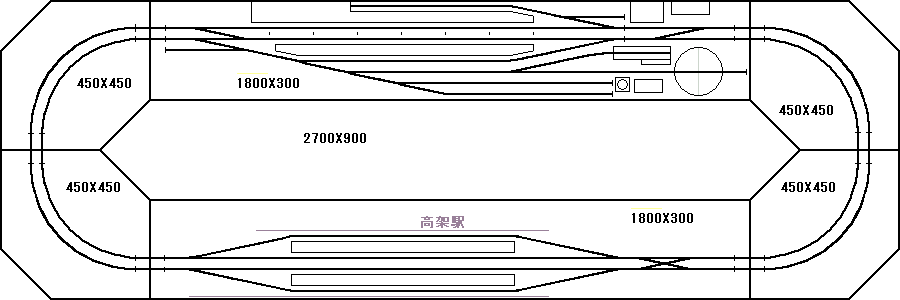

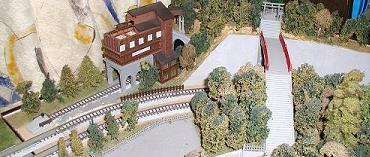

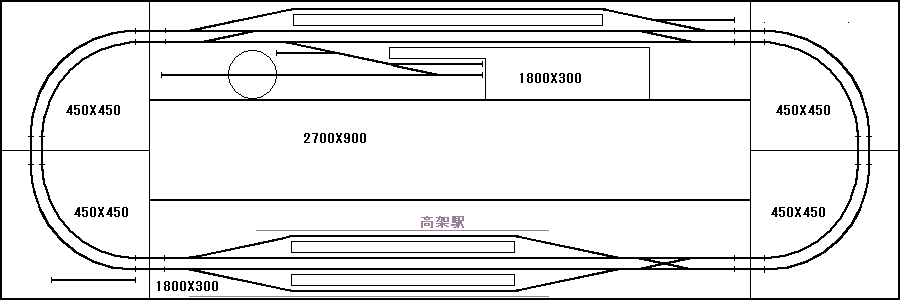

▼ プラン図の左上コーナー部 ,2004年8月撮影

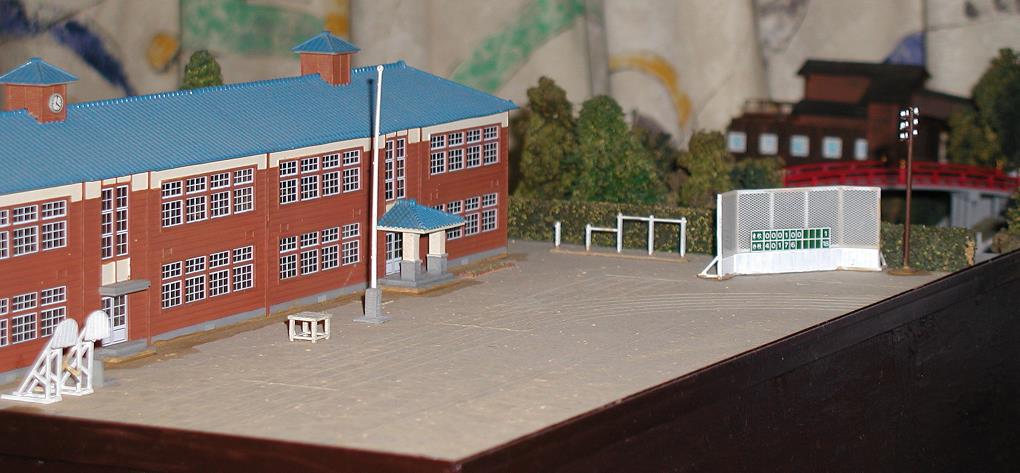

▼ 小学校と校庭,2004年8月撮影
|

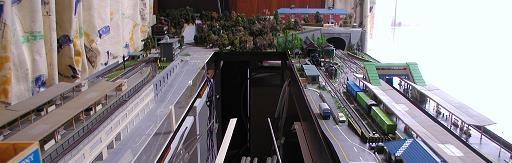

▼ プラン図の右側から左方向,2004年8月撮影
|
▼ プラン図の左下コーナー,2004年8月撮影

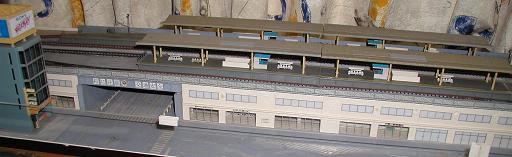

▼ 高架駅,2004年8月撮影
|

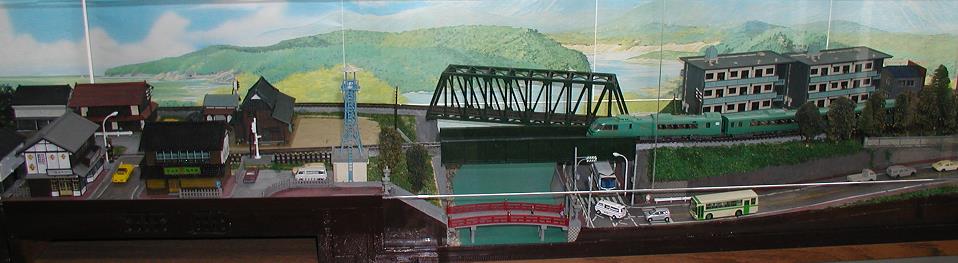

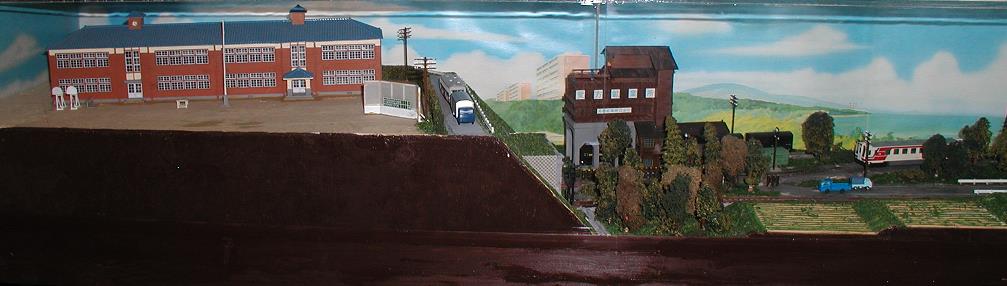

▼ モジュール A,2009年9月撮影

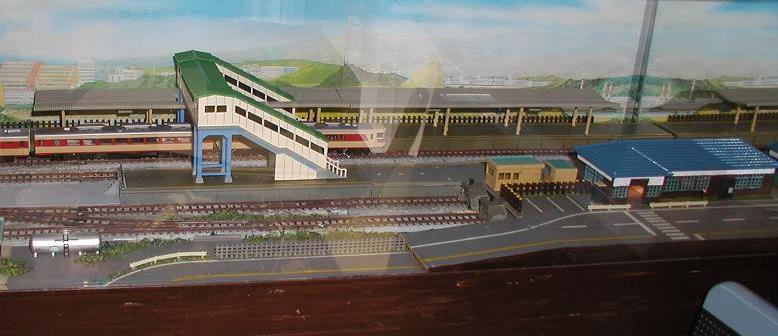

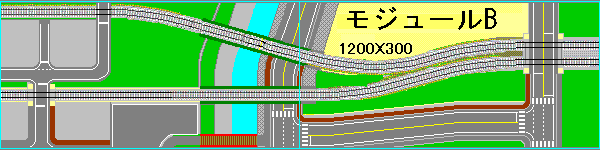

▼ モジュール B,2009年9月撮影
|

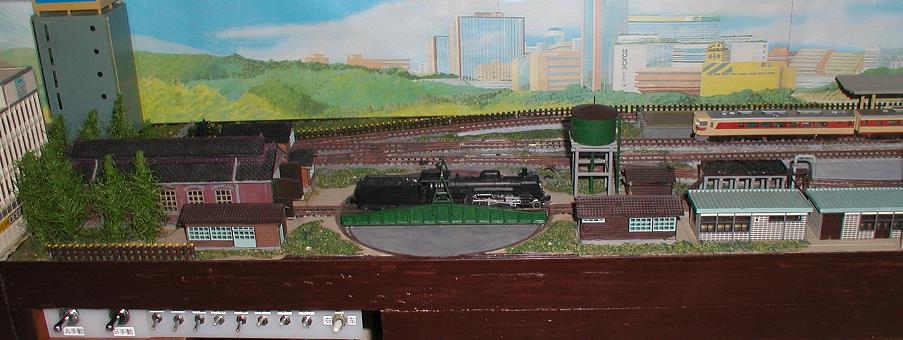

▼ モジュール C左側,2009年9月撮影
▼ モジュール C右側,2009年9月撮影
|

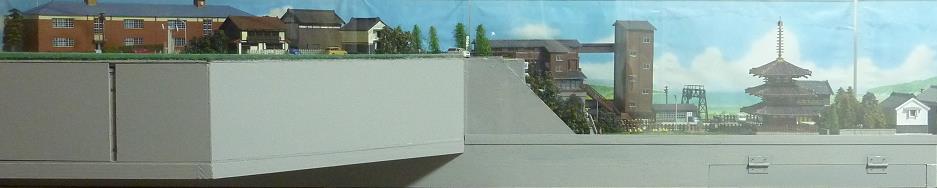

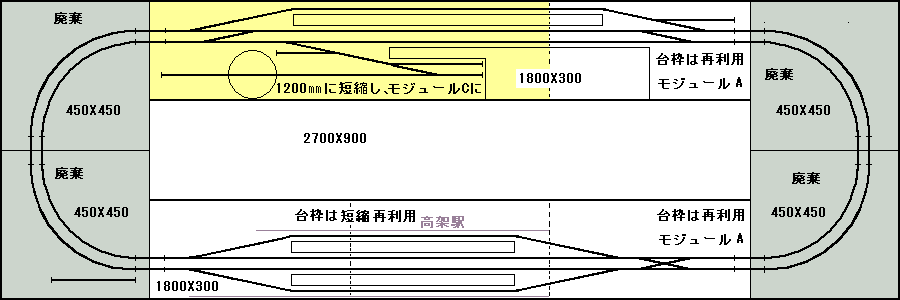

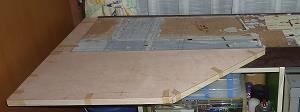

▼ 着手（2017.1）,ストラクチャーは保存

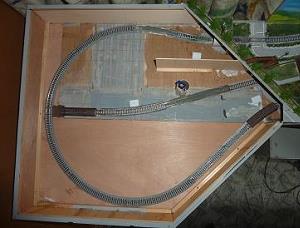

 左下にはトンネル内のメンテ用開口窓 → （160x80mm,取り外し可能な板でカバー） | ▼ 上部の平板を外したトンネル内

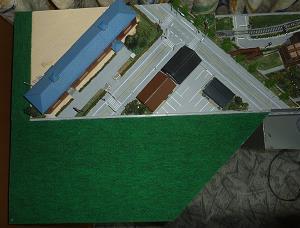

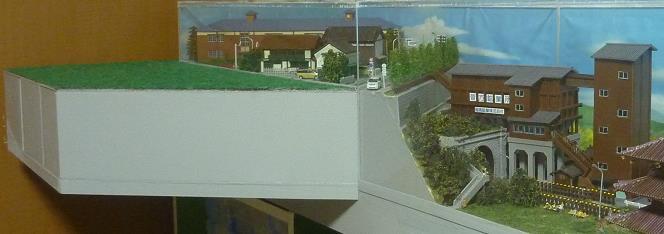

| ▼ 増床部は緑色のフェルトでカバー
| |||

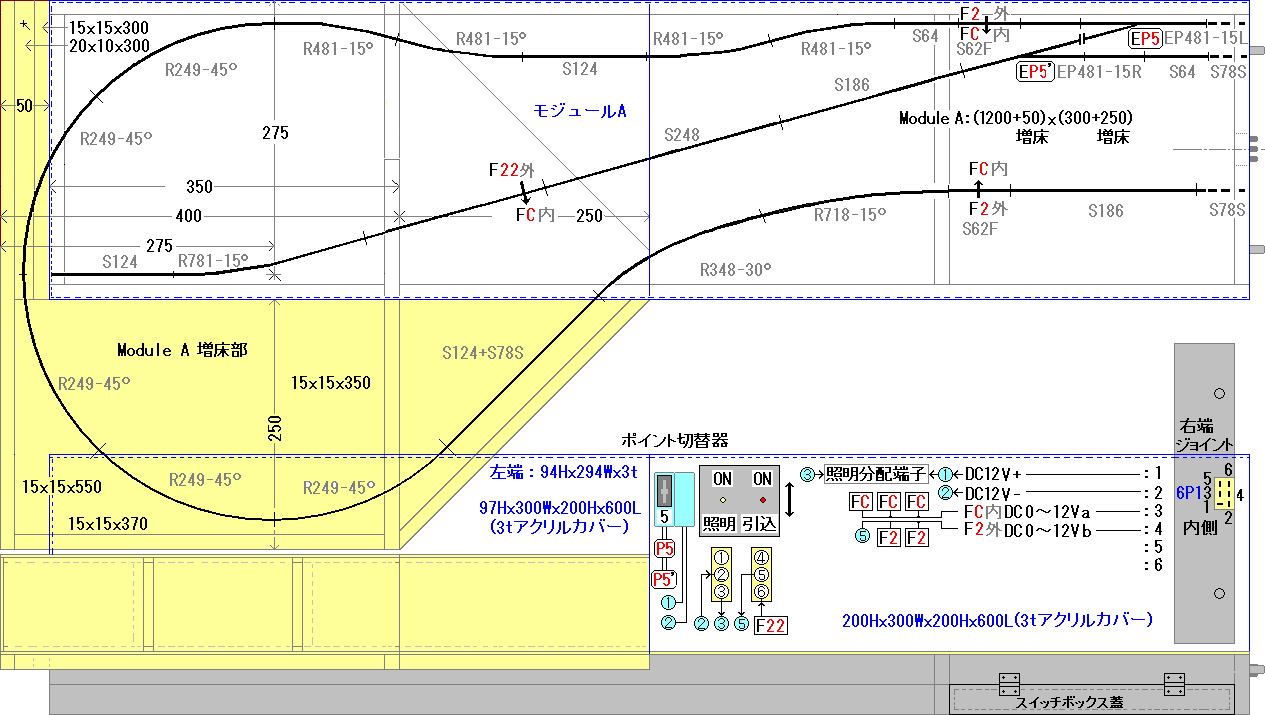

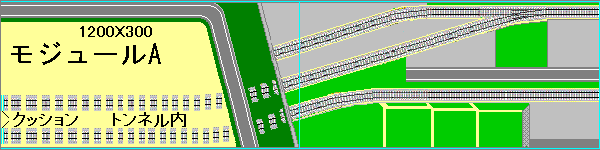

改造後のモジュールＡ

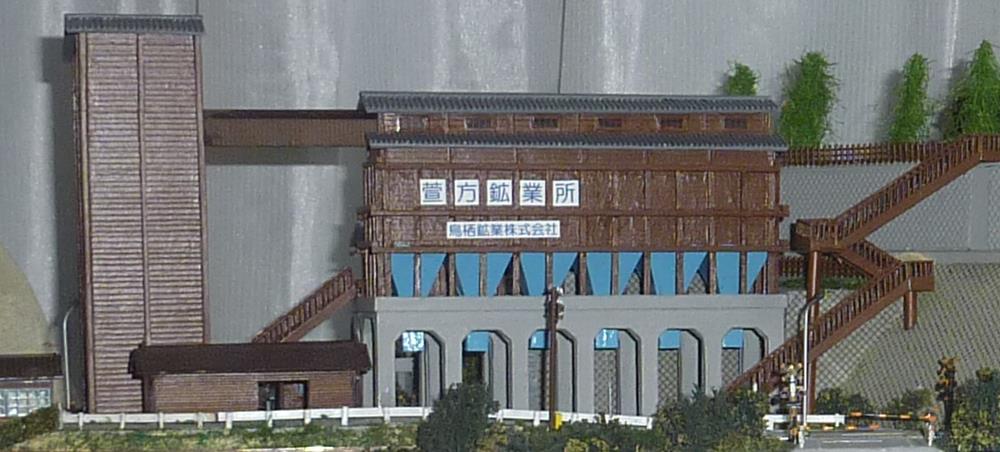

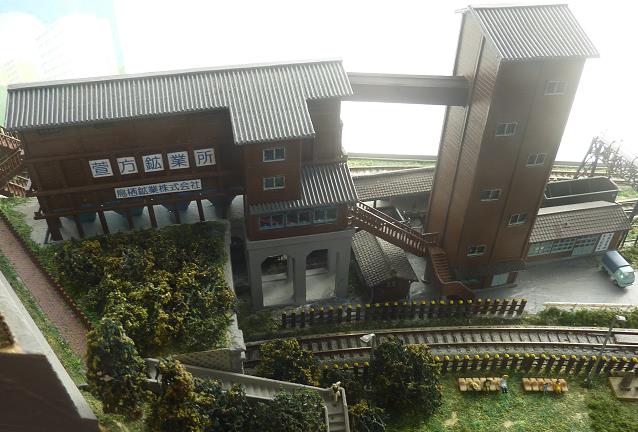

▲ 小学校,商店,新規作成した鉱山施設（積み込みホッパー,ベルトコンベアーカバー,バケットエレベーター建屋等）と三重の塔を配置 | |||||

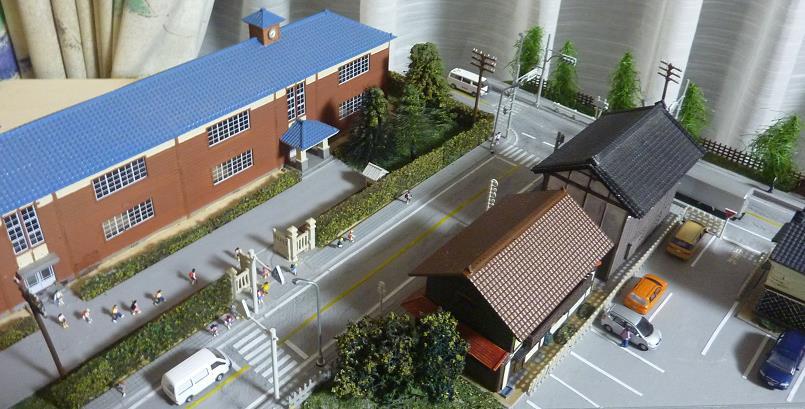

▼ トンネル上に再配置した小学校（下校時間）と商店・駐車場等
|

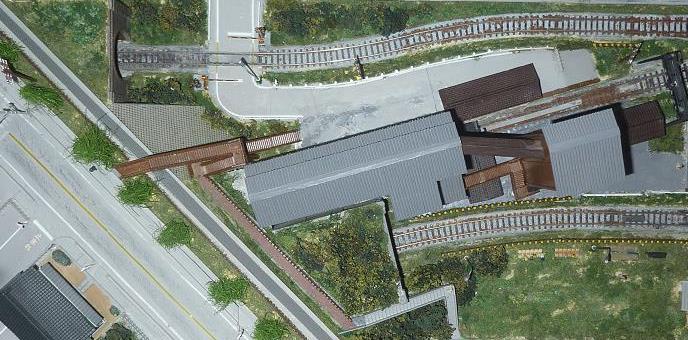

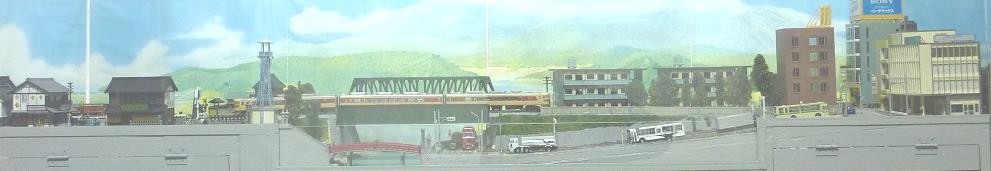

▼ 中央部鳥瞰
 |
▼ 再配置した小学校と商店等には前面高さを97mmとしたアクリルカバーでカバー
|
| 左写真の三重塔を見ると見栄えがイマイチ・・再度、作図・・・作成法はペーパークラフト参照 | |
▼ 改良前の三重の塔

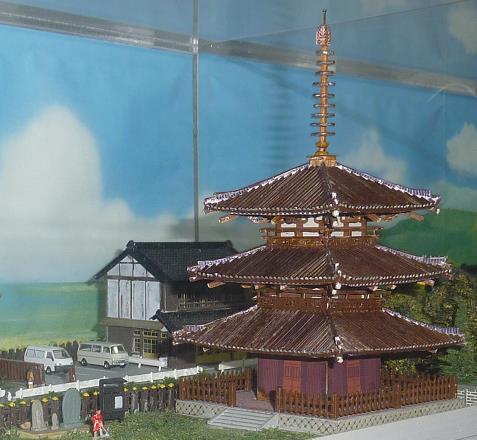

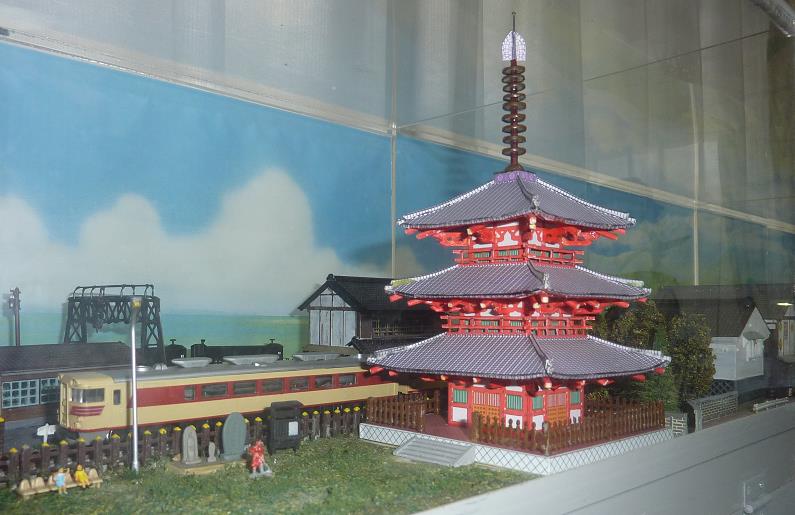

▼ 明るくなった三重塔(2021年3月撮影) |
|

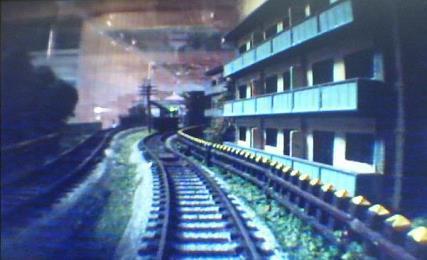

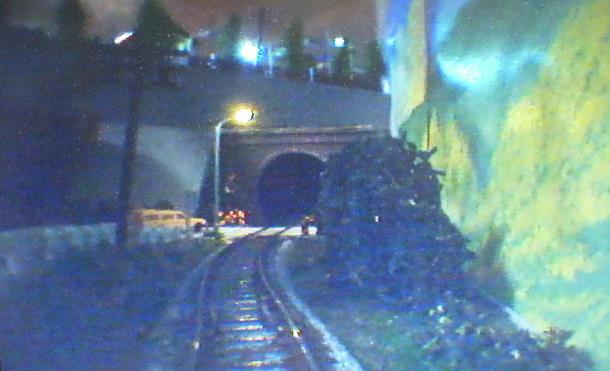

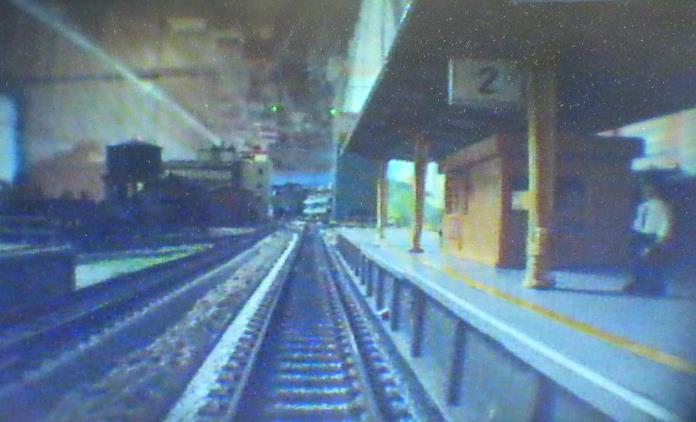

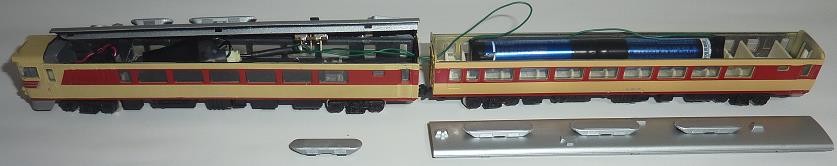

▼ ディスプレイ画面：停車中も受信可能
▼ 走行中は若干のノイズが入ることも・・
▼ 夕暮れの雰囲気
|

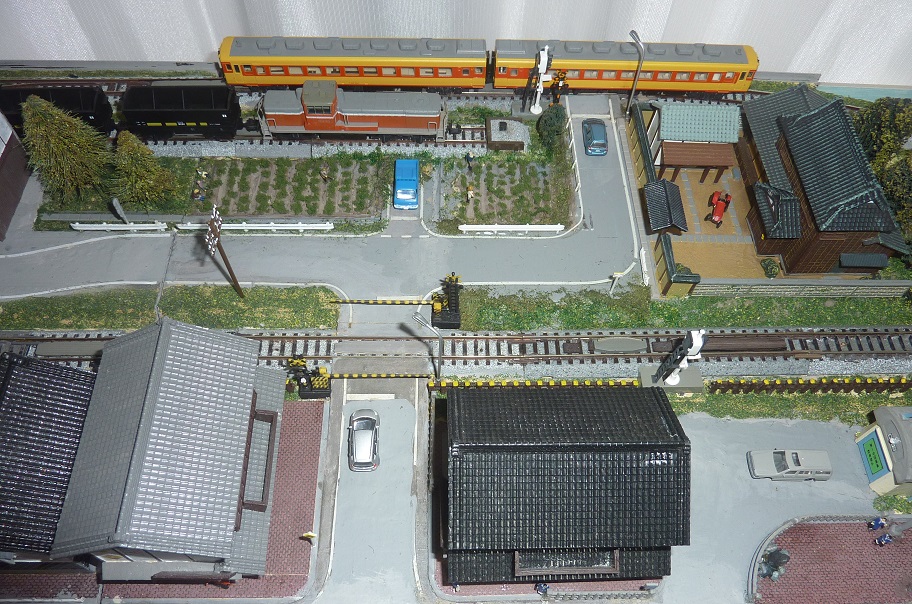

▼ 奥から本線,鉱山留置線,畑,道,本線,昭和の町

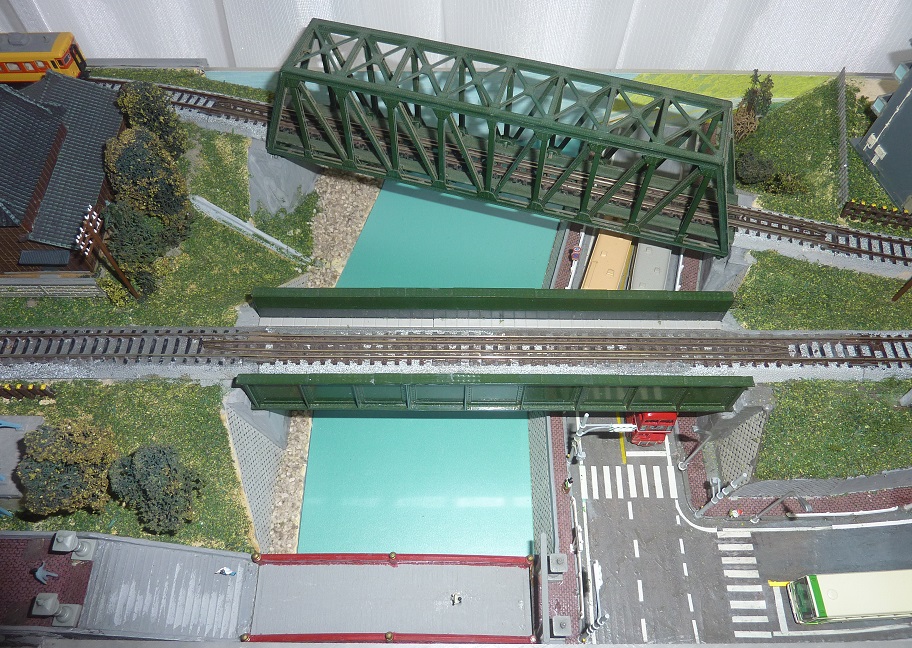

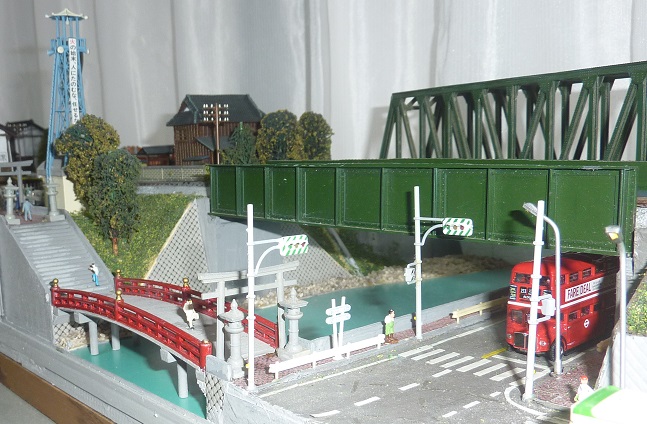

▼ 川に架かる鉄道橋2種と神社の太鼓橋
|

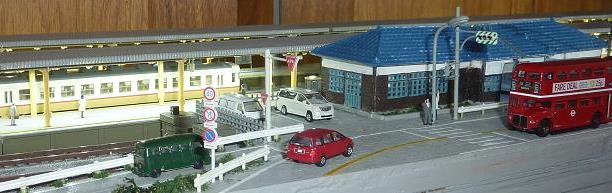

▼ 何故かロンドン2階バス

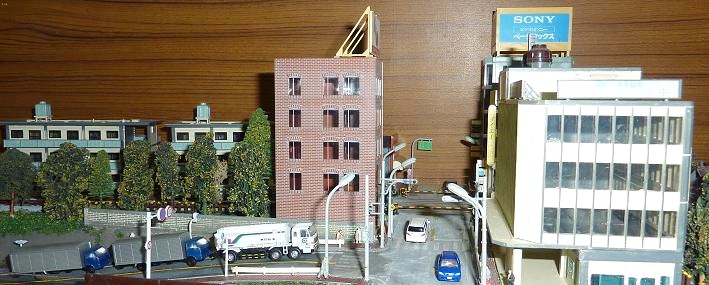

▼ 奥は団地,手前は街並み
|

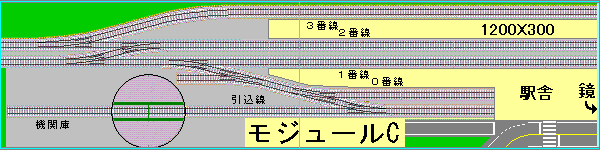

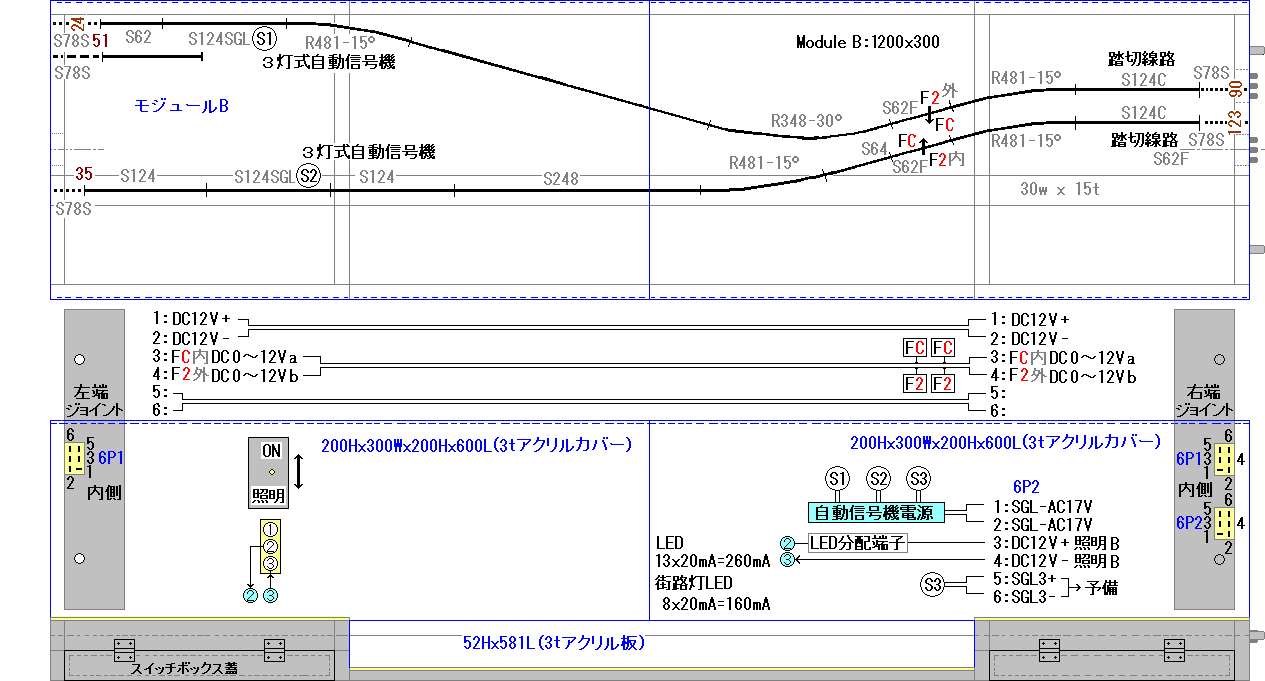

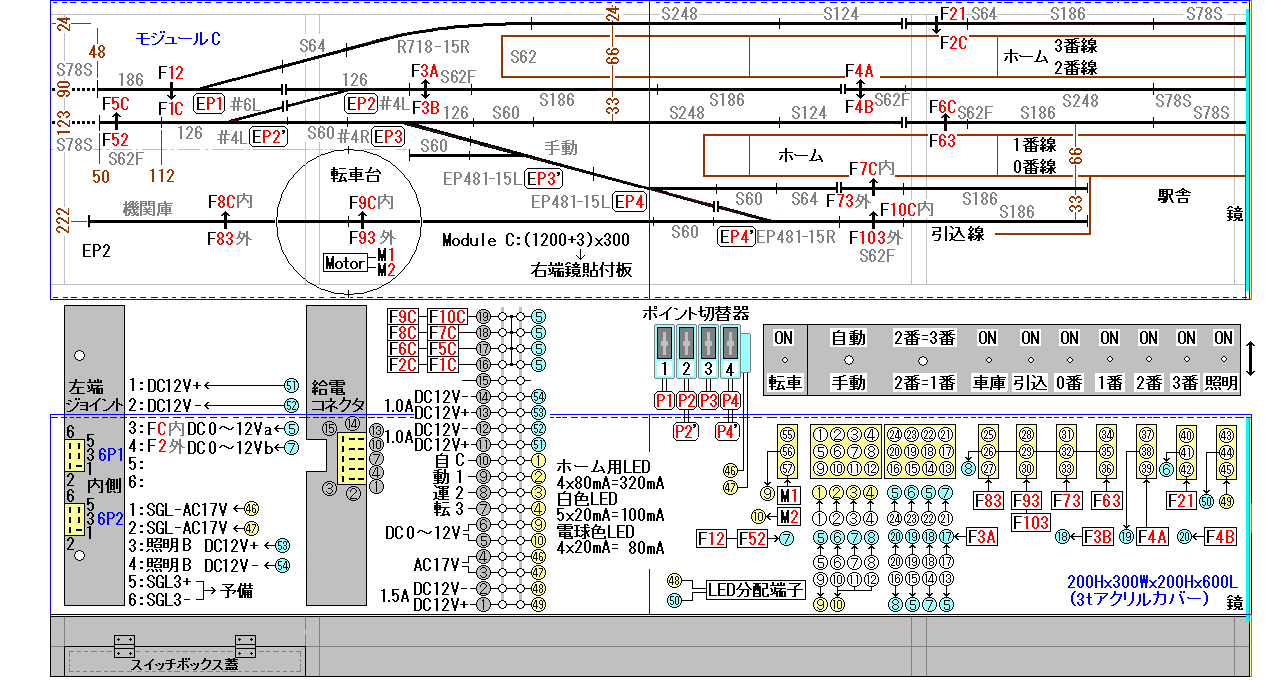

モジュールＣ（平面図,側面図,配線図）
▼ ２番線はリバースとしても利用（手動運転）
▼ 機関車牽引の列車はプッシュプルになり,観光列車（トロッコ列車?）を除くと一般的ではないので,ディーゼルカーが主な運行に・・・・
あるいは,スイッチバックの中間駅とすれば,機関車牽引の列車でも可？
|
|

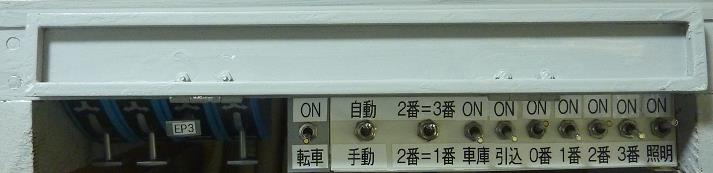

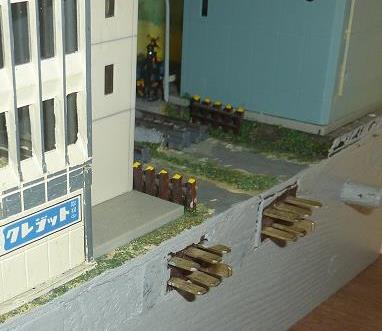

| ▼ モジュールBC間の通電を兼ねた接続ジョイント ▼ 左下のスイッチボックス：左側はポイントスイッチ,下表の "０番線←→２番線" の事例 |
 |
|
| 自動運転 | ポイントスイッチ | 給電 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EP1 | EP2・EP2' | EP3 | EP4・EP4' | 自動／手動 | ２番＝３番／１番 | 車庫 | 引込 | ０番 | １番 | ２番 | ３番 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ０番線←→２番線 | 直／下 | 直・直／下 | 右／上 | 左・直／下 | 自動 | ＝３番 | OFF | OFF | ON | OFF | ON | OFF
| ０番線←→３番線 | 左／上 | 直・直／下 | 右／上 | 左・直／下 | 自動 | | OFF | OFF | ON | OFF | OFF | ON
| １番線←→２番線 | 直／下 | 直・直／下 | 直／下 | 直・右／上 | 自動 | ＝３番 | OFF | OFF | OFF | ON | ON | OFF
| １番線←→３番線 | 左／上 | 直・直／下 | 直／下 | 直・右／上 | 自動 | | OFF | OFF | OFF | ON | OFF | ON
| ２番線←→３番線 | 左／上 | 左・左／上 | 右／上 | 直・右／上 | 自動 | ＝１番 | OFF | OFF | OFF | OFF | ON | ON
| |

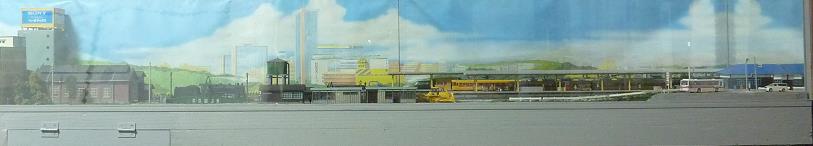

| モジュールＣ（駅・機関庫等） |
|

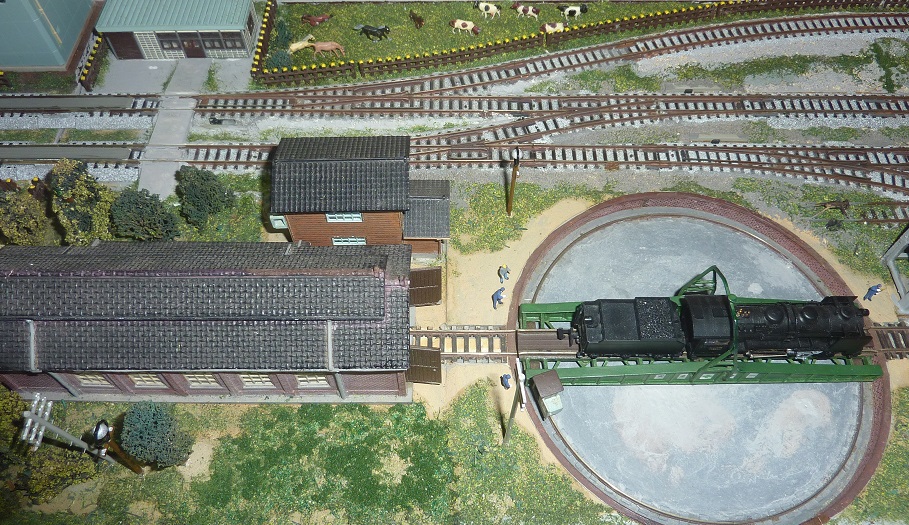

▼ 奥から線路班詰所,信号所,機関庫,ターンテーブル等

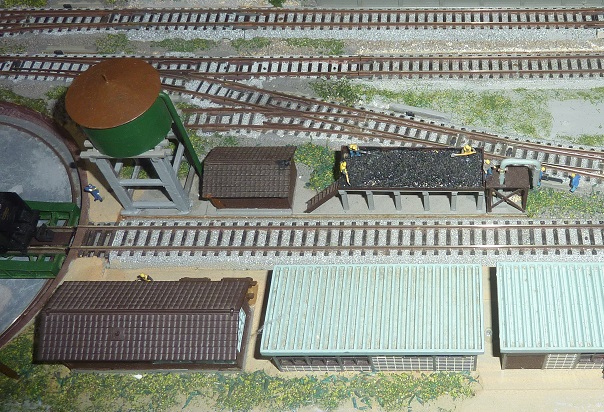

▼ 水タンク,ポンプ室,石炭台,スポート等
|

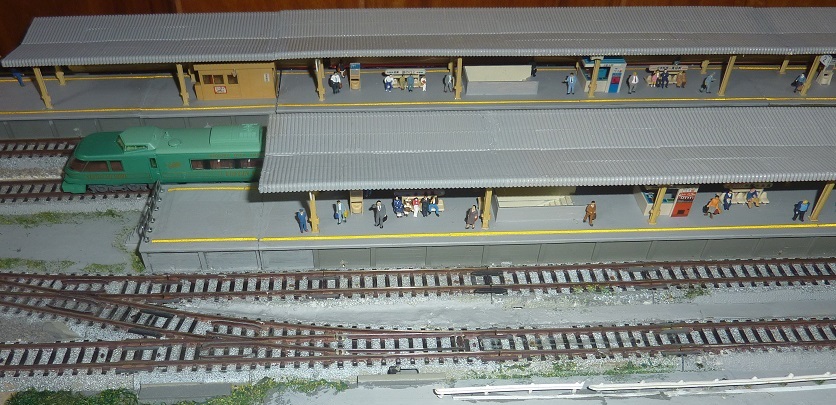

▼ プラットホーム間の跨線橋を地下道に変更
▼ 駅舎の右半分は鏡に映った部分
|
