邦舟（ほうしゅう）工房：
1/45の鉄道模型
2012年10月 更新
工房名の"邦舟"は曾祖父（木村弦雄）の号
OJ ゲージ国鉄C62型蒸気機関車（軌間：24mm,全長：47.7cm）　
　平成7年（1995年）に他界した父は,戦前の一時期,日立製作所で蒸気機関車の製造に従事していたようです.遺品の中に,蒸気機関車の青写真が数枚ありました.シベリア抑留から戻った戦後は,郷里の熊本に戻り,3線式Oゲージ（1/43,軌間：32mm）の模型製作を趣味としていました.
　　埃を被っていたC62?と思える製作中のものがありました.定年退職後,これを完成させる目的で,少しずつ手を加えています.
　右写真は,使用されていた先・従輪,テンダー車輪（プレート輪心が入手出来なかった ? ）,ロッド（溝無し）,キャブ（1/43?）等
　動輪は約50年前の市販品,タイヤを削り旋盤加工品と入れ替え（片側絶縁）,バランスウェイト張り付け加工しました.台車の軸受と,連結器も約50年前の市販品,キャブは1/45で新規作成しました.


　片側絶縁の先・従輪,テンダー車輪は,東京の「カツミ」で購入,他は真鍮素材から切り出し,製作中です.従台車とテンダー台車には苦労しました.少々の歪みを気にせず,手作り感を表現（言い訳）.






　上写真は,2006年1月の状態・・作業を一時休止
稲見鉄道模型製作所に出向き,コロ軸受,バックプレート,空気圧縮機等を購入し,改良作業に着手・・他,ディテール追加改良（2012年10月撮影）






軸受を取替,自動給炭機・同スクリュー外管等を表現,前照灯内中央にムギ球を固定,等々・・・ブレーキ引棒と砂撒管も表現




N ゲージレイアウトの上の3.6mで単行往復自動運転のため,遊星ギアを組み込み,ラジアスロッドの自動切り替え機構も作成
遊星ギアの効果・・① 電源 off でギアが外れ,ある程度の惰行が認められた.② 手動で動輪の回転が可能
邦舟工房：
1/80の鉄道模型
2017年3月 更新
工房名の"邦舟"は曾祖父（木村弦雄）の号
①自由型気動車（16番,軌間：16.5mm,全長：62cm）

自由型気動車を製作,このサイズの車両製作は,40年以上の空白
形式はキロハ60（60歳の時に作図）A，B，C（中間のダブルデッカー車：B）


▼ Windows の paint を使って展開図を作成,厚手の写真用紙（A4）に印字・・カット,窓抜き,組み立て・・


▼ 前照灯,尾灯,室内灯の取付け前・・
▼ 各種灯を取付

▼ 列車名は“急行・阿蘇”
▼ 運転士を乗務させ,乗客をランダムに配置

▼ KATO の R550 の S カーブで試運転中・・連接車は車間のズレが無いので小カーブに最適 ▼
②50年以上前に製作した車両（16番,軌間：16.5mm）

▼ シキ 40 型貨物車・木とペーパー製, 台車は取替
③50年以上前に入手したカツミ製C58を改良（16番,軌間：16.5mm）

▼下写真は,鉄道模型趣味,170号（昭和37年（1962年）８月号）の裏表紙のカツミ模型店から
　

▼第3動輪のウォームギヤを第2動輪に移設,モータ取替,シリンダーブロック・バルブギヤ・従台車取替,ブレーキシュー取付,パイピング追加等々
▼KATOのR550のSカーブ,4番ポイントをクリアー

邦舟工房：
1/150の鉄道模型
2017年12月 更新
工房名の"邦舟"は曾祖父（木村弦雄）の号
Nゲージ（軌間：9mm）：3台のモジュールを連結させたレイアウトに再構築,車両加工等
▲ 現状：長さ1.2mのモジュール3台を連結させた全長3.65m,幅30cm（一部55cm）

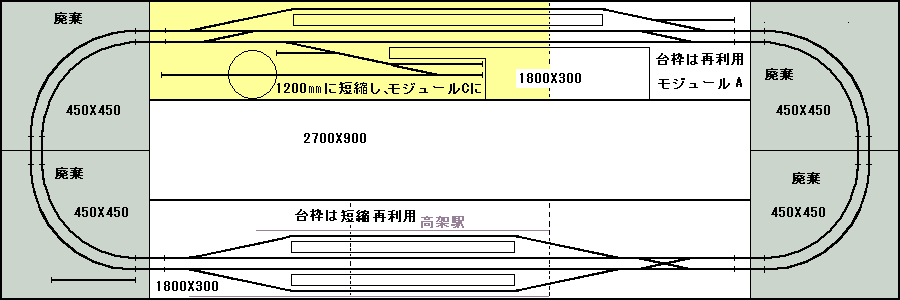

旧レイアウト
▼ 定年退職（2005.3.31）に伴う書籍格納場所確保のため縮小再構築,コーナー部分を廃棄（ストラクチャーは再利用）しました.

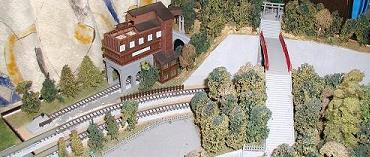

▼ 旧レイアウト（上図）左上コーナー部

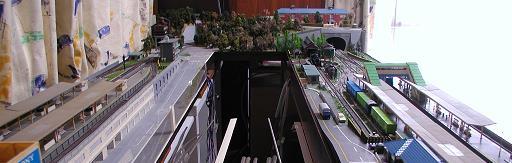

▼ 旧レイアウト（上図）上図右端から左方面写真

▼ 旧レイアウト（上図）上図左下コーナー部

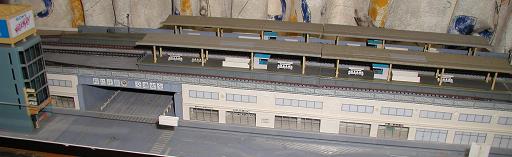

▼ 旧レイアウト（上図）高架駅
未電化ローカル線のレイアウトに再構築

▼ 幅300mm,長さ1,200mmのモジュール（KATOユニトラック・ポイント4番, 6番使用）を3台連結,長さ3,600mmのレイアウトに縮小.
▼ 防塵のため,高さ200mm,幅300mm,長さ600mmのコの字型アクリルカバー6個（後面には背景画を貼付）を全モジュールに被せました.

▲ 自動往復装置（Tenshodo,折返運転制御装置）2台設置,トンネル内（20m車両3両の長さ）と駅で前後進自動切替
モジュールＡを改造し再々構築
▼ モジュール Aを増床・・自動往復装置（Tenshodo,折返運転制御装置）は１台とし,駅 ←→ 駅往復・・手動,自動切替可としました.

▲ 幅300mm（モジュールAは一部550mm）長さ1,200mm（モジュールAは1,250mm）のモジュールを3台連結,長さ3,650mmに再々構築

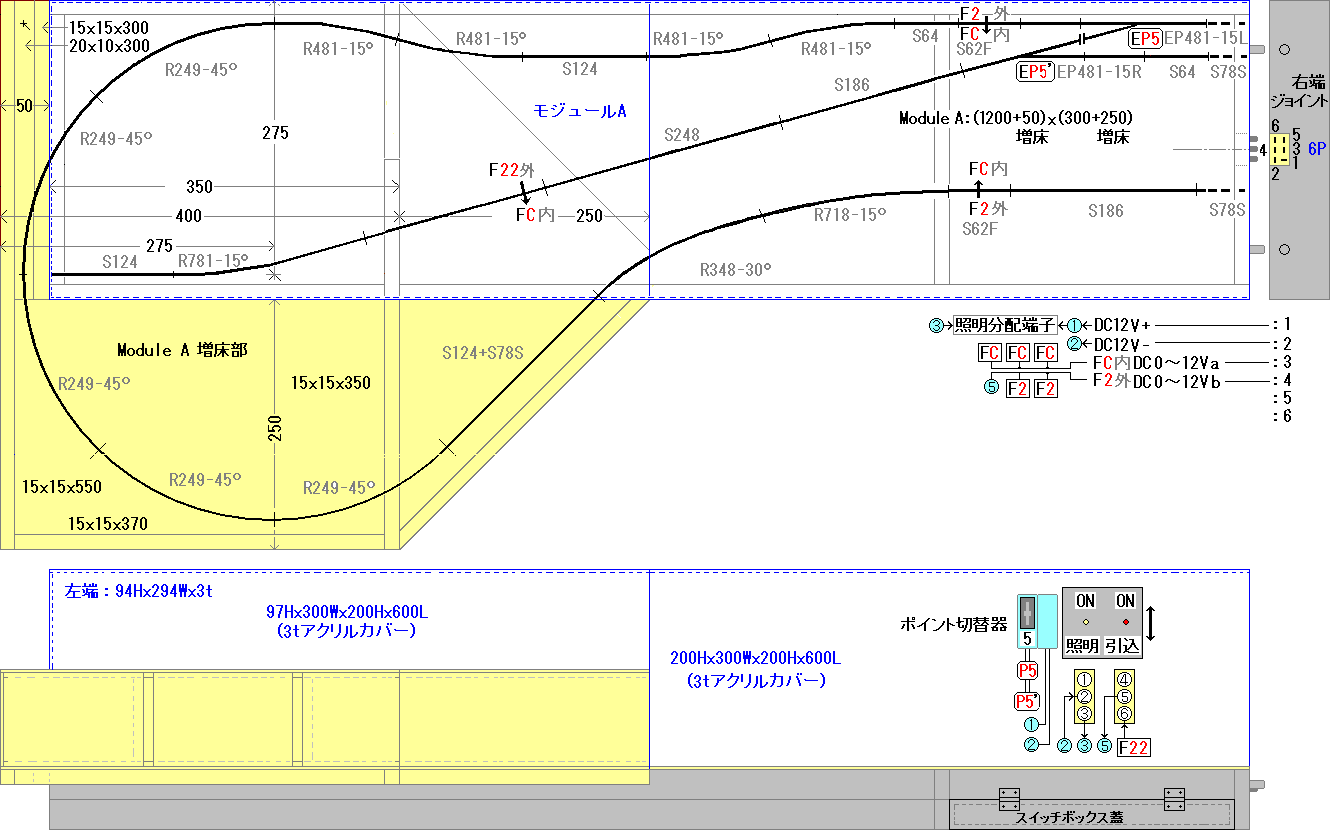

改造したモジュールＡ（平面図,側面図,配線図）


▼ 着手（2017.1）,ストラクチャーは保存




左下にはトンネル内のメンテ用開口窓 →
（160x80mm,取り外し可能な板でカバー） 		▼ 上部の平板を外したトンネル内
▼ 増床部は緑色のフェルトでカバー

改造後のモジュールＡ

▲ 小学校,商店,新規作成した鉱山施設（積み込みホッパー,ベルトコンベアーカバー,バケットエレベーター建屋等）と三重の塔を配置

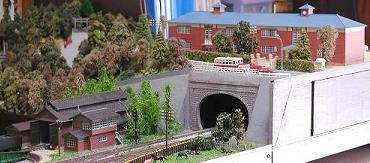

▼ トンネル上に再配置した小学校（下校時間）と商店・駐車場等
▼ 中央に配置した鉱山施設：ペーパークラフトのページ参照

▼ 中央部鳥瞰
▼ 鉱山施設（上写真の背面）：ペーパークラフトのページ参照

▼ 再配置した小学校と商店等には前面高さを97mmとしたアクリルカバーでカバー
▼ 三重の塔はペーパークラフト参照
←　明るくなった三重塔・・
ペーパークラフト参照
モジュールＢ（平面図,側面図,配線図）


モジュールＢ（昭和の町,川,市街地）

▲ キハ80系特急列車（KATOの初期製品）の車両加工：前面中央窓を拡大し,トレインスコープ TC-9をセット,しかし,バッテリーがダウン

▼ 改良：キハ82後部の空調機を取外し可能とし,小型スイッチの頭を出し,結線は,TC-9の電池端子＝スイッチ＝次位キハ80内の単４直列


▼ ディスプレイ画面：停車中も受信可能
▼ 走行中は若干のノイズが入ることも・・
▼ 夕暮れの雰囲気

▼ 奥から本線,鉱山留置線,畑,道,本線,昭和の町
▼ 川に架かる鉄道橋2種と神社の太鼓橋

▼ 何故かロンドン2階バス
▼ 奥は団地,手前は街並み
モジュールＣ（平面図,側面図,配線図）
▼ ２番線はリバースとしても利用（手動運転） ▼ 機関車牽引の列車はプッシュプルになり,観光列車（トロッコ列車?）を除くと一般的ではないので,ディーゼルカーが主な運行に・・・・ あるいは,スイッチバックの中間駅とすれば,機関車牽引の列車でも可？

▼ モジュールBC間の通電を兼ねた接続ジョイント ▼ 左下のスイッチボックス：左側はポイントスイッチ,下表の "０番線←→２番線" の事例
▲ 転車台の回転は, 転車＝ON、自動／手動＝手動
▼ 前後進自動運転は,下表の５通りの組合わせ
　
自動運転ポイントスイッチ給電
EP1 EP2・EP2' EP3 EP4・EP4' 自動／手動 ２番＝３番／１番車庫引込 ０番 １番 ２番 ３番
０番線←→２番線直／下直・直／下右／上左・直／下自動＝３番 OFF OFF ON OFF ON OFF
０番線←→３番線左／上直・直／下右／上左・直／下自動 OFF OFF ON OFF OFFON
１番線←→２番線直／下直・直／下直／下直・右／上自動＝３番 OFF OFF OFFON ON OFF
１番線←→３番線左／上直・直／下直／下直・右／上自動 OFF OFF OFFON OFFON
２番線←→３番線左／上左・左／上右／上直・右／上自動＝１番 OFF OFF OFFOFF ON ON

モジュールＣ（駅・機関庫等）

▼ 奥から線路班詰所,信号所,機関庫,ターンテーブル等
▼ 水タンク,ポンプ室,石炭台,スポート等

▼ プラットホーム間の跨線橋を地下道に変更
▼ 駅舎の右半分は鏡に映った部分

▼ 前後進自動切替 ▼ ホームにポポンデッタのLED照明を取り付け
