火山ガラス D.B.北海道／試料名：HK-1

No.	採取場所	堆積物の名称	噴出年代
009	北海道北見市東相内町大正	屈斜路軽石流堆積物（P3）	約3万年前

粒度分布（wt%）
-0.038mm -0.075mm -0.15mm -0.3mm -0.6mm -1.18mm -2.36mm -4.75mm
11.1 22.6 39.6 54.6 69.8 84.7 92.4 96.2

粒度分布（wt%）
-0.038mm	-0.075mm	-0.15mm	-0.3mm	-0.6mm	-1.18mm	-2.36mm	-4.75mm
11.1	22.6	39.6	54.6	69.8	84.7	92.4	96.2

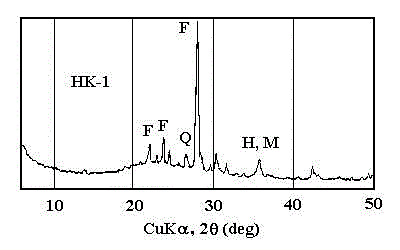

原料の粉末X線回折図（F:長石、Q:石英）

化学組成と火山ガラス含有率（wt%）
SiO₂ Al₂O₃ Fe₂O₃ TiO₂ CaO MgO Na₂O K₂O Ig.loss Total 火山ガラス含有率
66.48 15.44 4.11 0.69 3.75 1.31 4.26 1.30 2.31 99.65 58.43

化学組成と火山ガラス含有率（wt%）
SiO₂	Al₂O₃	Fe₂O₃	TiO₂	CaO	MgO	Na₂O	K₂O	Ig.loss	Total	火山ガラス含有率
66.48	15.44	4.11	0.69	3.75	1.31	4.26	1.30	2.31	99.65	58.43

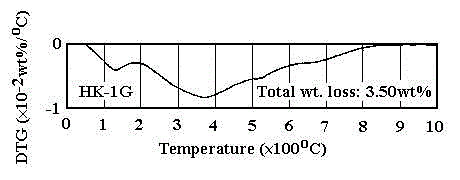

分離した火山ガラスの熱分析結果

分離した火山ガラスの化学組成（wt%）
SiO₂ Al₂O₃ Fe₂O₃ TiO₂ CaO MgO Na₂O K₂O Ig.loss Total
73.88 12.45 2.11 0.38 1.60 0.50 3.99 1.73 3.15 99.79

分離した火山ガラスの化学組成（wt%）
SiO₂	Al₂O₃	Fe₂O₃	TiO₂	CaO	MgO	Na₂O	K₂O	Ig.loss	Total
73.88	12.45	2.11	0.38	1.60	0.50	3.99	1.73	3.15	99.79
