火山ガラス D.B.試料名：B-8-4

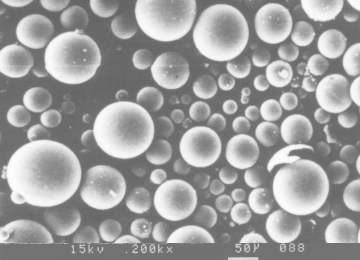

電子顕微鏡写真

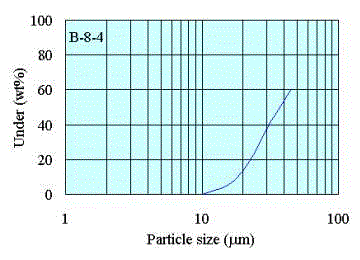

網下積算粒度分布

色調・白色度
L a b 白色度（Lab）白色度（Hunter）
93.03 0.78 1.92 92.73 83.99

色調・白色度
L	a	b	白色度（Lab）	白色度（Hunter）
93.03	0.78	1.92	92.73	83.99

平均粒径・水浮揚率・密度
平均粒径
（μm）水中分散浮揚率
（wt%）超音波分散水中浮揚率
（wt%）粒子密度
（g/cm³）ゆるみ嵩密度
（g/cm³）タップ充填嵩密度
（g/cm³）
36.6 82.4 76.8 0.34 0.17 0.20

平均粒径・水浮揚率・密度
平均粒径（μm）	水中分散浮揚率（wt%）	超音波分散水中浮揚率（wt%）	粒子密度（g/cm³）	ゆるみ嵩密度（g/cm³）	タップ充填嵩密度（g/cm³）
36.6	82.4	76.8	0.34	0.17	0.20

強度に関する測定結果
加圧前粒子密度
（g/cm³） 5MPa一軸圧縮後
粒子密度
（g/cm³） 5MPa一軸圧縮非破壊率
（wt%） 8MPa静水圧加圧後
粒子密度
（g/cm³） 8MPa静水圧非破壊率
（wt%）
0.34 0.95 14.9 0.36 93.5

熱膨張測定結果

熱膨張測定結果と耐火度推定値
5%収縮温度
（°C） 10%収縮温度
（°C）耐火度推定値
（SK）
704 766 -

強度に関する測定結果
加圧前粒子密度（g/cm³）	5MPa一軸圧縮後粒子密度（g/cm³）	5MPa一軸圧縮非破壊率（wt%）	8MPa静水圧加圧後粒子密度（g/cm³）	8MPa静水圧非破壊率（wt%）
0.34	0.95	14.9	0.36	93.5

前画面に戻る
