火山ガラス D.B.試料名：B-8-1

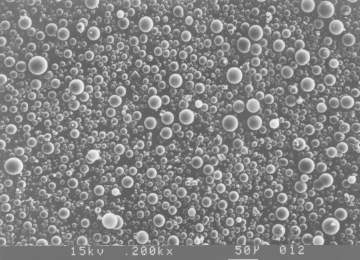

電子顕微鏡写真

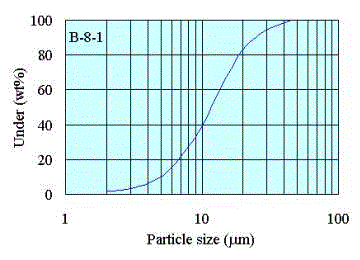

網下積算粒度分布

色調・白色度
L a b 白色度（Lab）白色度（Hunter）
95.61 0.94 0.62 95.47 90.57

色調・白色度
L	a	b	白色度（Lab）	白色度（Hunter）
95.61	0.94	0.62	95.47	90.57

平均粒径・水浮揚率・密度
平均粒径
（μm）水中分散浮揚率
（wt%）超音波分散水中浮揚率
（wt%）粒子密度
（g/cm³）ゆるみ嵩密度
（g/cm³）タップ充填嵩密度
（g/cm³）
11.9 27.8 26.2 1.16 0.45 0.60

平均粒径・水浮揚率・密度
平均粒径（μm）	水中分散浮揚率（wt%）	超音波分散水中浮揚率（wt%）	粒子密度（g/cm³）	ゆるみ嵩密度（g/cm³）	タップ充填嵩密度（g/cm³）
11.9	27.8	26.2	1.16	0.45	0.60

強度に関する測定結果
加圧前粒子密度
（g/cm³） 5MPa一軸圧縮後
粒子密度
（g/cm³） 5MPa一軸圧縮非破壊率
（wt%） 8MPa静水圧加圧後
粒子密度
（g/cm³） 8MPa静水圧非破壊率
（wt%）
1.16 1.19 95.0 1.17 98.3

強度に関する測定結果
加圧前粒子密度（g/cm³）	5MPa一軸圧縮後粒子密度（g/cm³）	5MPa一軸圧縮非破壊率（wt%）	8MPa静水圧加圧後粒子密度（g/cm³）	8MPa静水圧非破壊率（wt%）
1.16	1.19	95.0	1.17	98.3

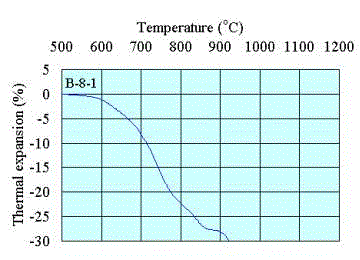

熱膨張測定結果

熱膨張測定結果と耐火度推定値
5%収縮温度
（°C） 10%収縮温度
（°C）耐火度推定値
（SK）
666 714 -
