火山ガラス D.B.試料名：B-4-1

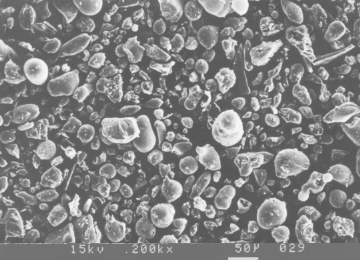

電子顕微鏡写真

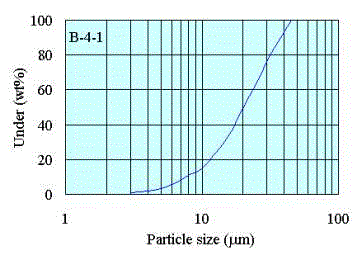

網下積算粒度分布

色調・白色度
L a b 白色度（Lab）白色度（Hunter）
77.68 3.58 13.08 73.89 45.83

色調・白色度
L	a	b	白色度（Lab）	白色度（Hunter）
77.68	3.58	13.08	73.89	45.83

平均粒径・水浮揚率・密度
平均粒径
（μm）水中分散浮揚率
（wt%）超音波分散水中浮揚率
（wt%）粒子密度
（g/cm³）ゆるみ嵩密度
（g/cm³）タップ充填嵩密度
（g/cm³）
20.3 21.9 12.1 1.28 0.27 0.37

平均粒径・水浮揚率・密度
平均粒径（μm）	水中分散浮揚率（wt%）	超音波分散水中浮揚率（wt%）	粒子密度（g/cm³）	ゆるみ嵩密度（g/cm³）	タップ充填嵩密度（g/cm³）
20.3	21.9	12.1	1.28	0.27	0.37

強度に関する測定結果
加圧前粒子密度
（g/cm³） 5MPa一軸圧縮後
粒子密度
（g/cm³） 5MPa一軸圧縮非破壊率
（wt%） 8MPa静水圧加圧後
粒子密度
（g/cm³） 8MPa静水圧非破壊率
（wt%）
1.28 1.63 52.8 1.41 79.8

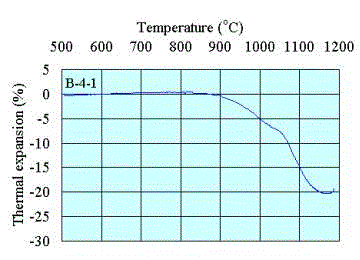

熱膨張測定結果

熱膨張測定結果と耐火度推定値
5%収縮温度
（°C） 10%収縮温度
（°C）耐火度推定値
（SK）
1000 1072 11-

強度に関する測定結果
加圧前粒子密度（g/cm³）	5MPa一軸圧縮後粒子密度（g/cm³）	5MPa一軸圧縮非破壊率（wt%）	8MPa静水圧加圧後粒子密度（g/cm³）	8MPa静水圧非破壊率（wt%）
1.28	1.63	52.8	1.41	79.8

前画面に戻る
