火山ガラス D.B.試料名：B-2-1

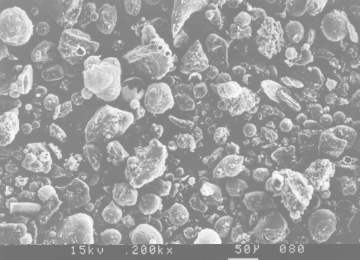

電子顕微鏡写真

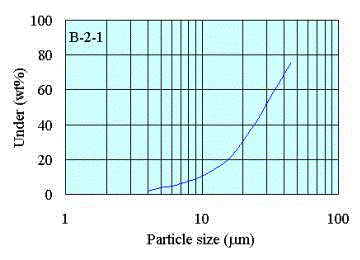

網下積算粒度分布

色調・白色度
L a b 白色度（Lab）白色度（Hunter）
81.66 1.68 9.35 79.35 55.78

色調・白色度
L	a	b	白色度（Lab）	白色度（Hunter）
81.66	1.68	9.35	79.35	55.78

平均粒径・水浮揚率・密度
平均粒径
（μm）水中分散浮揚率
（wt%）超音波分散水中浮揚率
（wt%）粒子密度
（g/cm³）ゆるみ嵩密度
（g/cm³）タップ充填嵩密度
（g/cm³）
29.0 5.2 1.9 1.90 0.33 0.49

平均粒径・水浮揚率・密度
平均粒径（μm）	水中分散浮揚率（wt%）	超音波分散水中浮揚率（wt%）	粒子密度（g/cm³）	ゆるみ嵩密度（g/cm³）	タップ充填嵩密度（g/cm³）
29.0	5.2	1.9	1.90	0.33	0.49

強度に関する測定結果
加圧前粒子密度
（g/cm³） 5MPa一軸圧縮後
粒子密度
（g/cm³） 5MPa一軸圧縮非破壊率
（wt%） 8MPa静水圧加圧後
粒子密度
（g/cm³） 8MPa静水圧非破壊率
（wt%）
1.90 2.07 57.1 1.92 94.6

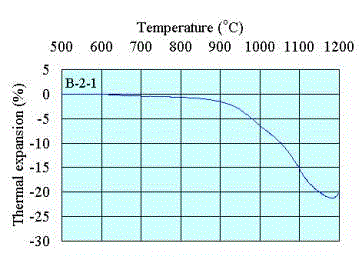

熱膨張測定結果

熱膨張測定結果と耐火度推定値
5%収縮温度
（°C） 10%収縮温度
（°C）耐火度推定値
（SK）
980 1054 11+

強度に関する測定結果
加圧前粒子密度（g/cm³）	5MPa一軸圧縮後粒子密度（g/cm³）	5MPa一軸圧縮非破壊率（wt%）	8MPa静水圧加圧後粒子密度（g/cm³）	8MPa静水圧非破壊率（wt%）
1.90	2.07	57.1	1.92	94.6

前画面に戻る
