火山ガラス D.B.試料名：B-1-1

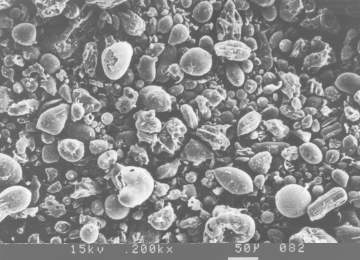

電子顕微鏡写真

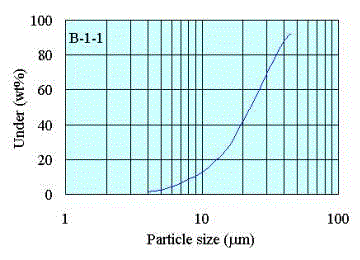

網下積算粒度分布

色調・白色度
L a b 白色度（Lab）白色度（Hunter）
81.70 2.22 11.11 78.47 53.78

色調・白色度
L	a	b	白色度（Lab）	白色度（Hunter）
81.70	2.22	11.11	78.47	53.78

平均粒径・水浮揚率・密度
平均粒径
（μm）水中分散浮揚率
（wt%）超音波分散水中浮揚率
（wt%）粒子密度
（g/cm³）ゆるみ嵩密度
（g/cm³）タップ充填嵩密度
（g/cm³）
23.0 37.6 19.7 1.11 0.28 0.40

平均粒径・水浮揚率・密度
平均粒径（μm）	水中分散浮揚率（wt%）	超音波分散水中浮揚率（wt%）	粒子密度（g/cm³）	ゆるみ嵩密度（g/cm³）	タップ充填嵩密度（g/cm³）
23.0	37.6	19.7	1.11	0.28	0.40

強度に関する測定結果
加圧前粒子密度
（g/cm³） 5MPa一軸圧縮後
粒子密度
（g/cm³） 5MPa一軸圧縮非破壊率
（wt%） 8MPa静水圧加圧後
粒子密度
（g/cm³） 8MPa静水圧非破壊率
（wt%）
1.11 1.30 72.3 1.24 80.1

熱膨張測定結果

熱膨張測定結果と耐火度推定値
5%収縮温度
（°C） 10%収縮温度
（°C）耐火度推定値
（SK）
946 998 8+

強度に関する測定結果
加圧前粒子密度（g/cm³）	5MPa一軸圧縮後粒子密度（g/cm³）	5MPa一軸圧縮非破壊率（wt%）	8MPa静水圧加圧後粒子密度（g/cm³）	8MPa静水圧非破壊率（wt%）
1.11	1.30	72.3	1.24	80.1

前画面に戻る
