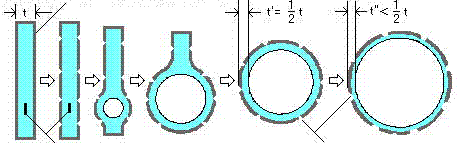

発泡機構モデル
|
|---|
風化により Na+ が H+ と交換している表面層
クリスタリット等の不純物 溝状亀裂
①室温 ②500℃ ③900℃ ④950℃ ⑤1,000℃ ⑥発泡終了
|
| |
①火山ガラス質堆積物に含まれる火山ガラス自然粒を加熱すると、
②約500℃で表面層のHイオンが粒子外に拡散し、収縮のため表面に亀裂が発生する。
③約900℃になると、Naイオンの濃度勾配があるため、粒子の内部が表面層より先に軟化し、クリスタリットやミクロポアなどの異物を核として気泡が発生し、両端はひれ状になる。
④約950℃では、表面層はNaイオンが少ないため硬いので、粒子の端面付近に気泡が発生しても、気泡は内部のひれ状の方向に膨張を続け、
⑤約1000℃になると、表面の硬い層が発泡体の表面層となり、また、表面層だけ硬いので球形となり、
⑥表面層の亀裂の部分を両側に広げるような形で膨張する。
|
|
|
