| No. | 試料名 | 試料採取日 | 陶石脈 | 採掘場 | 採掘企業 | 採取場所 | 等級・種類 |
|---|---|---|---|---|---|---|---|
| 101 | KKS1_14A | 1981/06/11 | 海岸脈 | 清水落 | 木山陶石 | 海岸 | 回収(1 等) |
| 粉砕試料の色調 | |||||||
|---|---|---|---|---|---|---|---|
| X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 85.18 | 86.78 | 94.04 | 79.69 | 93.16 | 0.19 | 5.36 | 91.31 |
| 化学組成(wt%) | ||||||||
|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | Na2O | K2O | Ig.loss |
| 76.85 | 15.31 | 0.81 | 0.00 | 0.91 | 0.12 | 0.12 | 3.44 | 2.13 |

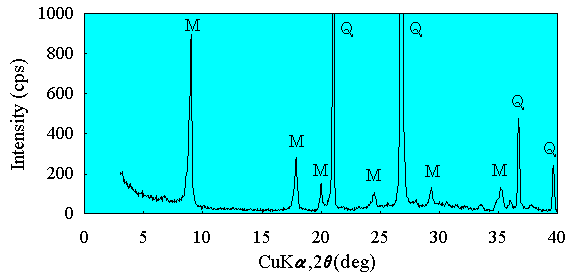

粉末X線回折図
| 鉱物組成(wt%) | |||||
|---|---|---|---|---|---|
| 石 英 (Q) | セリサイト (M) | カオリン鉱物 (K) | 長 石 (F) | 石灰石 (C) | 菱鉄鉱 (S) |
| 55.01 | 34.17 | 8.28 | 0.50 | 1.59 | 0.45 |

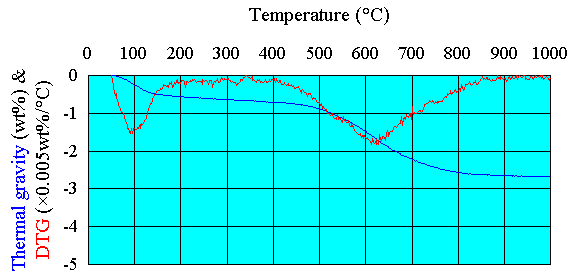

熱天秤測定結果
| 熱天秤測定結果と測定後の粉体の色調 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 測定条件：試料重量：約180mg、昇温速度：20℃/min、測定終了温度：1000℃
LT：総加熱減量、L400：400-1000℃ 間の加熱減量 | |||||||||
| LT (wt%) | L400 (wt%) | X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 2.68 | 1.98 | 82.57 | 82.61 | 85.80 | 72.71 | 90.89 | 3.10 | 7.65 | 87.70 |
熱膨張測定結果
| 熱膨張測定結果と測定後の焼結体の色調 | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
測定条件；成型圧：250MPa、ペレット径：10mm、ペレット厚：約 3mm、昇温速度：10℃/min、荷重：10g
W10：10µm 以上の粒子の含有割合、SMAX：最大収縮率、T0：最大収縮温度、T5：熱膨張係数が 0.0005/℃ になった温度、 TS5：10µm 以上の粒子の含有割合で補正した温度、TSK：耐火度に対応する温度、SK：耐火度 W10 | (wt%) SMAX | (%) T0 | (℃) T5 | (℃) TS5 | (℃) TSK | (℃) SK | X | Y | Z | 白色度 | (Hunter) L | a | b | 白色度 | (Lab) 51.5 | 6.54 | 1429 | 1438 | 1430 | 1579 | 26 | 73.46 | 74.22 | 83.01 | 70.35 | 86.15 | 1.44 | 3.18 | 85.72
| | ||||||||||||||
| 鉱脈・鉱床別試料リストに戻る | 等級・種類別試料リストに戻る |
