| No. | 試料名 | 試料採取日 | 陶石脈 | 採掘場 | 採掘企業 | 採取場所 | 等級・種類 |
|---|---|---|---|---|---|---|---|
| 084 | UKHT201A | 1983/11/15 | 海岸脈 | 門の迫 | 上田陶石 | 坑内南奥 | 低火度２等(FeS(+)) |
| 粉砕試料の色調 | |||||||
|---|---|---|---|---|---|---|---|
| X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 81.28 | 82.05 | 85.70 | 72.63 | 90.58 | 1.65 | 7.31 | 87.96 |
| 化学組成(wt%) | ||||||||
|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | Na2O | K2O | Ig.loss |
| 75.59 | 15.20 | 0.45 | 0.02 | 0.04 | 0.12 | 1.42 | 4.67 | 2.19 |

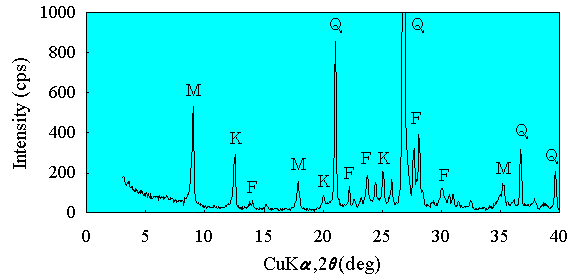

粉末X線回折図
| 鉱物組成(wt%) | |||||
|---|---|---|---|---|---|
| 石 英 (Q) | セリサイト (M) | カオリン鉱物 (K) | 長 石 (F) | 石灰石 (C) | 菱鉄鉱 (S) |
| 46.44 | 24.26 | 11.13 | 18.17 | 0.00 | 0.00 |
熱天秤測定結果
| 熱天秤測定結果と測定後の粉体の色調 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 測定条件：試料重量：約180mg、昇温速度：20℃/min、測定終了温度：1000℃
LT：総加熱減量、L400：400-1000℃ 間の加熱減量 | |||||||||
| LT (wt%) | L400 (wt%) | X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 2.69 | 2.07 | 74.30 | 71.69 | 68.99 | 58.47 | 84.67 | 8.47 | 10.96 | 79.34 |
熱膨張測定結果
| 熱膨張測定結果と測定後の焼結体の色調 | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
測定条件；成型圧：250MPa、ペレット径：10mm、ペレット厚：約 3mm、昇温速度：10℃/min、荷重：10g
W10：10µm 以上の粒子の含有割合、SMAX：最大収縮率、T0：最大収縮温度、T5：熱膨張係数が 0.0005/℃ になった温度、 TS5：10µm 以上の粒子の含有割合で補正した温度、TSK：耐火度に対応する温度、SK：耐火度 W10 | (wt%) SMAX | (%) T0 | (℃) T5 | (℃) TS5 | (℃) TSK | (℃) SK | X | Y | Z | 白色度 | (Hunter) L | a | b | 白色度 | (Lab) 44.8 | 6.73 | 1312 | 1331 | 1328 | 1480 | 17 | 65.68 | 66.49 | 73.09 | 61.94 | 81.54 | 1.08 | 3.93 | 81.10
| | ||||||||||||||
| 鉱脈・鉱床別試料リストに戻る | 等級・種類別試料リストに戻る |
