| No. | 試料名 | 試料採取日 | 陶石脈 | 採掘場 | 採掘企業 | 採取場所 | 等級・種類 |
|---|---|---|---|---|---|---|---|
| 077 | USSH_01A | 1982/03/30 | 皿山脈 | 剣迫 | 上田陶石 | 坑内 | 白色の高火度変色 |
| 粉砕試料の色調 | |||||||
|---|---|---|---|---|---|---|---|
| X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 73.33 | 73.81 | 73.21 | 62.04 | 85.91 | 2.01 | 9.62 | 82.83 |
| 化学組成(wt%) | ||||||||
|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | Na2O | K2O | Ig.loss |
| 78.23 | 14.69 | 0.78 | 0.01 | 0.08 | 0.15 | 0.09 | 3.09 | 2.52 |

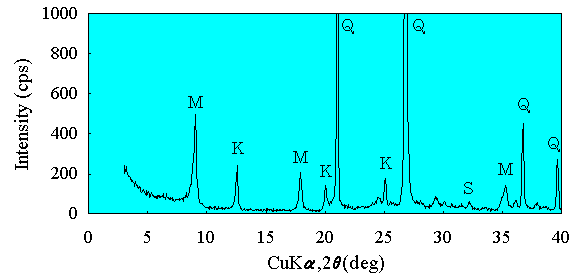

粉末X線回折図
| 鉱物組成(wt%) | |||||
|---|---|---|---|---|---|
| 石 英 (Q) | セリサイト (M) | カオリン鉱物 (K) | 長 石 (F) | 石灰石 (C) | 菱鉄鉱 (S) |
| 55.67 | 33.25 | 9.19 | 1.44 | 0.00 | 0.45 |
熱天秤測定結果
| 熱天秤測定結果と測定後の粉体の色調 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 測定条件：試料重量：約180mg、昇温速度：20℃/min、測定終了温度：1000℃
LT：総加熱減量、L400：400-1000℃ 間の加熱減量 | |||||||||
| LT (wt%) | L400 (wt%) | X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 3.09 | 2.35 | 63.89 | 62.84 | 63.61 | 53.91 | 79.27 | 5.14 | 7.91 | 77.22 |
熱膨張測定結果
| 熱膨張測定結果と測定後の焼結体の色調 | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
測定条件；成型圧：250MPa、ペレット径：10mm、ペレット厚：約 3mm、昇温速度：10℃/min、荷重：10g
W10：10µm 以上の粒子の含有割合、SMAX：最大収縮率、T0：最大収縮温度、T5：熱膨張係数が 0.0005/℃ になった温度、 TS5：10µm 以上の粒子の含有割合で補正した温度、TSK：耐火度に対応する温度、SK：耐火度 W10 | (wt%) SMAX | (%) T0 | (℃) T5 | (℃) TS5 | (℃) TSK | (℃) SK | X | Y | Z | 白色度 | (Hunter) L | a | b | 白色度 | (Lab) 51.2 | 6.56 | 1406 | 1411 | 1403 | 1557 | 26- | 53.65 | 54.91 | 58.86 | 49.88 | 74.10 | -0.44 | 4.78 | 73.66
| | ||||||||||||||
| 鉱脈・鉱床別試料リストに戻る | 等級・種類別試料リストに戻る |
