| No. | 試料名 | 試料採取日 | 陶石脈 | 採掘場 | 採掘企業 | 採取場所 | 等級・種類 |
|---|---|---|---|---|---|---|---|
| 049 | USIH_10A | 1982/03/30 | 皿山脈 | 井口山 | 上田陶石 | 右崖 (上盤真下の下) | 変色 |
| 粉砕試料の色調 | |||||||
|---|---|---|---|---|---|---|---|
| X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 84.75 | 85.57 | 94.97 | 80.48 | 92.50 | 1.66 | 3.88 | 91.40 |
| 化学組成(wt%) | ||||||||
|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | Na2O | K2O | Ig.loss |
| 77.94 | 15.41 | 0.34 | 0.01 | 0.06 | 0.15 | 0.09 | 3.09 | 2.58 |

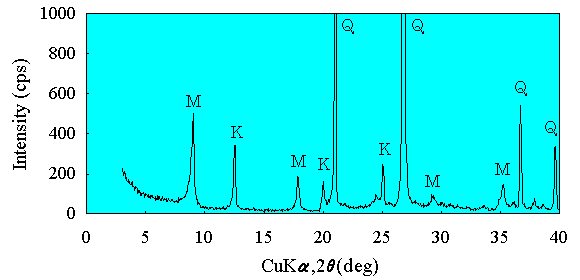

粉末X線回折図
| 鉱物組成(wt%) | |||||
|---|---|---|---|---|---|
| 石 英 (Q) | セリサイト (M) | カオリン鉱物 (K) | 長 石 (F) | 石灰石 (C) | 菱鉄鉱 (S) |
| 60.52 | 24.93 | 13.53 | 0.89 | 0.00 | 0.14 |
熱天秤測定結果
| 熱天秤測定結果と測定後の粉体の色調 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 測定条件：試料重量：約180mg、昇温速度：20℃/min、測定終了温度：1000℃
LT：総加熱減量、L400：400-1000℃ 間の加熱減量 | |||||||||
| LT (wt%) | L400 (wt%) | X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 3.12 | 2.48 | 83.97 | 85.04 | 91.51 | 77.55 | 92.22 | 1.16 | 5.72 | 90.27 |
熱膨張測定結果
| 熱膨張測定結果と測定後の焼結体の色調 | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
測定条件；成型圧：250MPa、ペレット径：10mm、ペレット厚：約 3mm、昇温速度：10℃/min、荷重：10g
W10：10µm 以上の粒子の含有割合、SMAX：最大収縮率、T0：最大収縮温度、T5：熱膨張係数が 0.0005/℃ になった温度、 TS5：10µm 以上の粒子の含有割合で補正した温度、TSK：耐火度に対応する温度、SK：耐火度 W10 | (wt%) SMAX | (%) T0 | (℃) T5 | (℃) TS5 | (℃) TSK | (℃) SK | X | Y | Z | 白色度 | (Hunter) L | a | b | 白色度 | (Lab) 47.4 | 6.55 | 1439 | 1452 | 1447 | 1591 | 26+ | 72.32 | 74.05 | 83.15 | 70.47 | 86.05 | -0.58 | 2.95 | 85.73
| | ||||||||||||||
| 鉱脈・鉱床別試料リストに戻る | 等級・種類別試料リストに戻る |
