| No. | 試料名 | 試料採取日 | 陶石脈 | 採掘場 | 採掘企業 | 採取場所 | 等級・種類 |
|---|---|---|---|---|---|---|---|
| 046 | USI2_07A | 1980/07/16 | 皿山脈 | 井口山 | 上田陶石 | 堆積 | 格外 2 等小粒 |
| 粉砕試料の色調 | |||||||
|---|---|---|---|---|---|---|---|
| X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 84.39 | 85.93 | 89.36 | 75.73 | 92.70 | 0.28 | 7.73 | 89.36 |
| 化学組成(wt%) | ||||||||
|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | Na2O | K2O | Ig.loss |
| 82.12 | 12.96 | 0.27 | 0.01 | 0.02 | 0.06 | 0.08 | 2.26 | 2.04 |
粉末X線回折図
| 鉱物組成(wt%) | |||||
|---|---|---|---|---|---|
| 石 英 (Q) | セリサイト (M) | カオリン鉱物 (K) | 長 石 (F) | 石灰石 (C) | 菱鉄鉱 (S) |
| 62.73 | 27.05 | 9.31 | 0.83 | 0.00 | 0.08 |

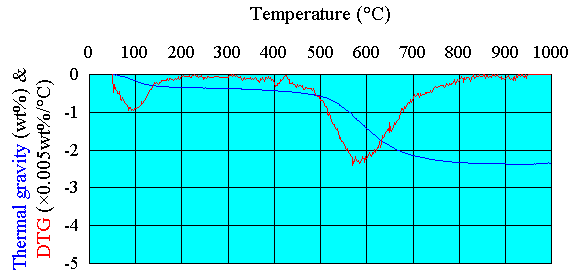

熱天秤測定結果
| 熱天秤測定結果と測定後の粉体の色調 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 測定条件：試料重量：約180mg、昇温速度：20℃/min、測定終了温度：1000℃
LT：総加熱減量、L400：400-1000℃ 間の加熱減量 | |||||||||
| LT (wt%) | L400 (wt%) | X | Y | Z | 白色度 (Hunter) | L | a | b | 白色度 (Lab) |
| 2.38 | 1.96 | 83.86 | 84.51 | 88.32 | 74.85 | 91.93 | 1.96 | 7.39 | 88.88 |

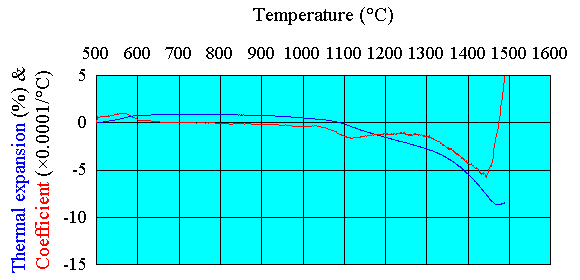

熱膨張測定結果
| 熱膨張測定結果と測定後の焼結体の色調 | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
測定条件；成型圧：250MPa、ペレット径：10mm、ペレット厚：約 3mm、昇温速度：10℃/min、荷重：10g
W10：10µm 以上の粒子の含有割合、SMAX：最大収縮率、T0：最大収縮温度、T5：熱膨張係数が 0.0005/℃ になった温度、 TS5：10µm 以上の粒子の含有割合で補正した温度、TSK：耐火度に対応する温度、SK：耐火度 W10 | (wt%) SMAX | (%) T0 | (℃) T5 | (℃) TS5 | (℃) TSK | (℃) SK | X | Y | Z | 白色度 | (Hunter) L | a | b | 白色度 | (Lab) 49.8 | 8.67 | 1470 | 1489 | 1482 | 1614 | 27+ | 69.37 | 71.09 | 81.67 | 69.21 | 84.31 | -0.69 | 1.59 | 84.22
| | ||||||||||||||
| 鉱脈・鉱床別試料リストに戻る | 等級・種類別試料リストに戻る |
